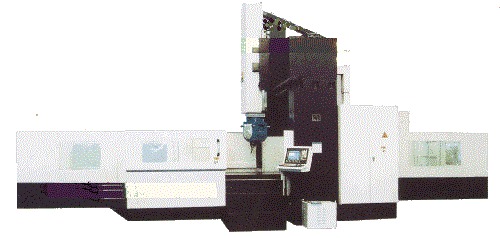

Многокоординатный обрабатывающий центр портального типа TH24205S
|
Поделитесь страницей в Социальных сетях
|
|
 Размер рабочего стола, мм 4000х2000 Перемещение рабочего стола (ось Х), мм 4200 Перемещение шпиндельной бабки (ось Y), мм 2700 Перемещение шпинделя (ось Z), мм 850 Модель TH2420/5S Размер рабочего стола (Д х Ш) 4000х2000 Ширина и количество Т-образных пазов, мм х шт 28/11 Расстояние между колоннами, мм 2700 Перемещение рабочего стола (ось Х), мм 4200 Перемещение шпиндельной бабки (ось Y), мм 2700 Перемещение шпинделя (ось Z), мм 850 Наибольшая нагрузка на стол, кг 10 000 Расстояние от торца шпинделя до поверхности рабочего стола, мм 200-1050 Конус шпинделя (7:24) HSKA63 Емкость магазина инструмента 12 (20) Максимальная диаметр/длина сменного инструмента, мм 75 / 350 Макс. масса инструмента, кг 8 Время смены инструмента, сек 3 Диапазон частот вращения шпинделя, об/мин 180-18000 Диапазон скоростей подач, мм/мин 5-5000 Скорость быстрого хода по оси Х/Y/Z, м/мин 10 Мощность электродвигателя главного привода, кВт 21/ 27 Точность позиционирования по оси X/ Y / Z, мм 0.026/ 0.024/ 0.02 Точность позиционирования по оси A/ C, град ±0,001/ ±0,001 Угол поворота оси A/ C ±110/ ±200 Повторяемость по оси X/Y/Z, мм 0.013/ 0.0136/ 0.012 Занимаемая площадь (ДхШ), мм 10090 х 6180 Масса станка нетто, кг 50 000
Вас также могут заинтересовать
Стандартная комплектация: • Система ЧПУ Heidenhain iTNC530 • Мотор шпиндель T18A HSK-A63 29,5 кВт, 18000 об/мин c cобственной траекторией перемещений по осям А (наклон ±115°) и С (поворот ±220°) • При
Обрабатывающие центры модели VMCP это наилучшее соотношение между высокой скоростью и жесткостью. они предназначены для обработки крупногабаритных ( размер стола 5000х2200 мм) корпусных деталей сложно
Технические характеристики: Рабочий стол Размер стола мм. 2500x1250 T-образные пазы шт. 7 Расстояние между пазами мм. 160 Ширина паза мм. 28 Максимальный вес обрабатываемой детали кг. 5000 Перемещение
H2415A с ЧПУ Fanuc 0i MD CNC System Рабочий стол Размер стола мм. 5500x2000 T-образные пазы шт. 9 Ширина паза мм. 28 Максимальный вес обрабатываемой детали кг. 8000 Перемещение по оси X мм. 5100 по ос
"Портальный фрезерный обрабатывающий центр SDM-2020 с устройством ЧПУ FANUC, SANCO Комплект поставки базового станка Система ЧПУ FANUC: Литые базовые узлы станка сотовой конструкции, чугун FC-30 («Mee
Внимание!
Информация по Многокоординатный обрабатывающий центр портального типа TH24205S предоставлена компанией-поставщиком Компания Станко ТехПоставка, ООО. Для того, чтобы получить дополнительную информацию, узнать актуальную цену или условия постаки, нажмите ссылку «Отправить сообщение».
|
