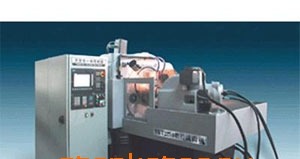

Зуборезный станок для нарезания конических зубчатых колес с круговыми зубьями методом обката YKT2250
|
Поделитесь страницей в Социальных сетях
|
|
 Максимальный нарезаемый модуль зуба: 10 мм Частота вращения инструментального шпинделя: 31-120 об/ минv Модель YKT2250 Максимальный нарезаемый модуль зуба мм 10 Максимальное конусное расстояние (угол наклона винтовой линии 30о) мм 260 Максимальный диаметр зубчатого колеса (угол наклона винтовой линии 30о, передаточное число 10:1) мм 500 Угол делительного конуса Максимальный - 90о Минимальный - 5о Максимальное передаточное число зубчатой передачи - 10:1 Максимальный угол наклона винтовой линии - 50о Максимальная глубина обработки мм 20 Максимальная ширина зубчатого венца мм 70 Диапазон числа нарезаемых зубьев на колесе шт 5-100 Диаметр конусного отверстия на торце шпинделя бабки изделия мм 100 Конус шпинделя бабки отверстия - 1:20 Длина конуса шпинделя бабки изделия мм 160 Диаметр сквозного отверстия в шпинделе бабки изделия 78 Наружный диаметр торца шпинделя бабки изделия мм 170f9 Диаметр зуборезной головки мм 6'' 9'' 12'' Подъем бабки изделия от среднего положения мм 60 Опускание бабки изделия от среднего положения (При расстоянии от торца шпинельной бабки изделия до оси центра) мм (<145) 10 (>145) 50 Диапазон расстояний от торца шпинделя бабки изделия до оси центра станка мм 70-350 Частота вращения инструментального шпинделя об/ мин 31-120 Мощность электродвигателя главного привода кВт 7,5 Установочные параметры люльки Диапазон угла установки - 0о-360о Наибольший угол качания - 0о-125о Диапазон радиального перемещения мм 0-240 Максимальное перемещение от центра станка скользящего основания вперед мм 25 назад мм 163 Масса нетто станка кг 6200 Габаритные размеры станка ( ДхШхВ) мм 2900х2200х1825 Полная мощность электродвигателя станка кВт 25
