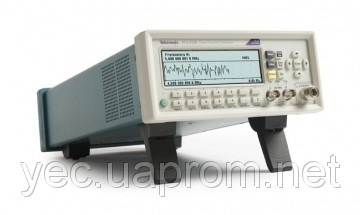

Частотомер Tektronix FCA3000 Generators/ Counter 400 MHz 2 Channel

Функциональные особенности частотомера Tektronix FCA3000: Частотный диапазон : 0,001 Гц... 300 МГц Количество каналов: 2 Высокая скорость измерений: до 250 К измерений в секунду Внутренняя память 750 К Высокое разрешение: 12 разрядов по частоте при времени счета1 с, 100 пс при временных измерениях Погрешность опорного источника: 5* 10-8 (опция) Интеллектуальные системы запуска от входного сигнала и обработки результатов, включая математику и статистику 14-разрядный дисплей с возможностью графического представления результатов, разрешение 320x97 мм Возможности и преимущества Основные технические характеристики Модели с частотными диапазонами 300 МГц, 3 ГГц и 20 ГГц До трех входных каналов Разрешающая способность в режиме однократного запуска: для серии FCA3100 - 50 пс, для серии FCA3000 - 100 пс Разрешение по частоте - 12 разрядов/с Разрешение по фазе - 0,001° Разрешение по напряжению - 3 мВ и выше Погрешность опорного источника - 5 x 10-8 (опция) Скорость проведения измерений Скорость передачи данных во внутреннюю память - 250 k выборок/с (В памяти может сохраняться до 3,75М выборок) Скорость передачи данных по шинам USB/GPIB - 15 к выборок/с (в режиме блочной пересылки) До 650 индивидуально запускаемых измерений в секунду Функции и особенности Автоматические измерения частоты, периода, соотношений, временного интервала, искажения временного интервала, ширины импульса, переднего/заднего фронта, фазового угла, рабочего цикла, максимального значения напряжения, минимального значения напряжения и размаха напряжения Суммарные измерения (серия FCA3100) Одновременный вывод нескольких измеряемых параметров на дисплей Режим построения графика трендов Режим измерения статистических параметров Режим построения гистограмм Режим измерения девиации Аллана Измерения частоты/периода с нулевой задержкой времени Непрерывная выдача данных по шинам USB/GPIB при проведении измерений (серия FCA3100) Программируемый импульсный выход с частотой от 0,5 Гц до 50 МГц Возможности подключения Опциональные входы на задней панели Порты USB и GPIB на задней панели для подключения компьютера Интерфейс GPIB полностью совместим с протоколом программирования SCPI и имеет режим эмуляции, предназначенный для замены устройств Plug-and-Play в существующих системах ATE Внешний вход со специальным включателем Выход генератора опорной частоты на 10 МГц Программное обеспечение National Instrument's LabVIEW SignalExpress™ TE Limited Edition для подключения к существующим измерительным системам Опциональное программное обеспечение TimeView™ для анализа сигналов в модуляционной области Гарантия 3 года Многофункциональный инструмент высокоточных измерений Частототмеры серий FCA3000 и FCA3100 представляют собой многофункциональные инструменты, предназначенные для проведения различного рода измерений. Обладая наилучшими в отрасли характеристиками по частотному и временному разрешению, эти приборы в стандартной комплектации выпускаются с внутренним ОЗУ большого объема и характеризуются высокой скоростью передачи данных во внутреннюю память (250k выборок/с). Кроме того, дисплей этих приборов наряду с основными измеряемыми величинами способен одновременно отображать дополнительные параметры, что в значительной мере может облегчить Вашу работу. Благодаря режимам, обеспечивающим полномасштабный анализ, а именно: режиму измерения статистических параметров, режиму построения гистограмм, режиму построения графиков трендов, - вы получаете в свое распоряжение инструмент, способный быстро и точно провести анализ поступающего сигнала. Высочайшая производительность для самых сложных измерений Высокое разрешение - это важнейший критерий при проведении научно-исследовательских и диагностических испытаний современных устройств. Приборы серии FCA обеспечивают разрешение по частоте 12 разрядов в секунду, а для временных измерений в режиме однократного захвата разрешение составляет 50 пс (для серии FCA3100) или 100 пс (для серии FCA3000) , с возможностью вывода измеряемых величин на дисплей в 14-ти разрядном формате. Благодаря высокой производительности приборов серии FCA, Вы получаете в свое распоряжение отличные инструменты для проведения мгновенных и высокоточных измерений. Уникальные возможности для проведения точных измерений Для правильного измерения девиации Аллана с помощью прибора серии FCA3100 используется метод измерений с нулевой задержкой по времени и метод непрерывной регистрации временных отметок событий запуска. Данные методы чрезвычайно важны при проведении механических и медицинских измерений, где должен быть замерен каждый отдельный цикл. Данные операции выполняются приборами серии FCA3000 с помощью интерфейсов USB/GPIB с использованием функции регистрации отметок нескорректированного времени. Для правильного расчета статистических параметров приборы серии FCA в стандартной комплектации выпускаются с функцией установки предельных значений, установка которых позволяет изолировать какой-либо кластер в расчетах. Эта функция играет немаловажную роль в таких областях, где приходится анализировать джиттер цифровых импульсов, который проявляются в дискретных кластерах в CD-плеерах или потоках данных в кодировке HDB3. Также данные приборы имеют функцию компенсации гистерезиса, которая используется при замерах интервалов времени. Добавлением гистерезиса можно снизить погрешность уровня срабатывания со стандартного значения в 15-20 мВ, характерного для большинства современных приборов, до типового значения в 2,5 мВ, т.е. увеличить точность срабатывания в 6-8 раз при проведении замеров критических интервалов времени. Снижение времени тестирования за счет высокой скорости обработки информации Частотомеры серии FCA являются самыми быстродействующими приборами в отрасли. При проведении тестирования они способны экономить до 90% времени по сравнению с аналогичными приборами других производителей. Во внутренней памяти может сохраняться до 250000 результатов измерений в секунду. С другой стороны, в режиме блочной пересылки по интерфейсу GRIB или USB можно передавать до 15000 результатов измерений в секунду. Дополнительная эксплуатационная гибкость приборов серии FCA3100 обеспечивается за счет функции нулевой задержки времени счетчика. Эта функция служит для обеспечения вывода непрерывного потока данных измерений по шинам GPIB и USB непосредственно во время их проведения. Благодаря этой функции данный прибор превращается в настоящую динамическую систему измерений и анализа. Проведение анализа устройств. Графический дисплей. С помощью уникального дисплея приборов серии FCA можно наблюдать несколько измеряемых параметров одновременно без необходимости переподключения измерительных выводов. Для получения представления о качественных характеристиках сигнала, таких как: сдвиг, неустойчивость или стабильность, - можно просмотреть полученные данные на дисплее в виде графического тренда, построенного в режиме реального времени, или графической гистограммы. Можно также воспользоваться измеренными статистическими величинами, чтобы проследить за тем, как параметры самого сигнала изменяются с течением времени. Задействовав режим анализа нажатием на соответствующую кнопку, можно мгновенно получить представление о поведении вашего оборудования, которое будет отображено на дисплее частотомера. Одновременное отображение нескольких параметров Благодаря возможности одновременного отображения нескольких параметров на дисплее наряду с результатами измерений основной частоты, времени, периода или фазы можно получить представление о дополнительных параметрах измерений, например, Vmax, Vmin, Vp-p, и т.п. Приборы серии FCA могут иметь до трех входных каналов, что позволяет измерять соотношения между различными сигналами. Например, фазовое соотношение между входным и выходным сигналами. Одновременно, можно исследовать другие важнейшие параметры, например, тестовую частоту сигнала и коэффициент усиления напряжения (в дБ). Одновременный вывод нескольких измеряемых параметров на дисплей.Измерение соотношений. Режим построения графика трендов В зависимости от условий тестирования, параметры сигнала время от времени могут изменяться. В режиме анализа графика трендов можно графически построить тренд изменения измеряемой величины во времени. Режим измерения статистических параметров С помощью встроенной функции обработки статистических параметров можно рассчитать среднее и среднеквадратичное отклонение, а также девиацию Алана определенного измерения. Кроме того, можно отследить минимальные и максимальные измеренные значения. Для этого достаточно нажать на одну единственную кнопку. Режим построения гистограмм Чтобы получить графическое представление среднего и среднеквадратичного отклонения ряда измерений, необходимо воспользоваться функцией построения гистограмм, которая позволит наблюдать за распределением результатов измерений. Опциональная функция анализа сигналов модуляционной области Благодаря опциональному программному обеспечению Tektronix TimeView™ (TVA3000) частотомеры серии FCA можно использовать в качестве высокопроизводительных анализаторов сигналов в модуляционной области. Их высокая скорость измерений (до 250к в секунду), а также большой объем памяти (до 3,75 М точек) позволяют осуществлять захват быстрых изменений частоты в режиме реального времени с последующим их анализом с помощью ПО TimeView. Данное программное обеспечение позволяет осуществлять дистанционное управление прибором, анализ и отображение результатов измерений в виде графиков. Например, результаты могут отображаться в виде необработанных данных, статистических гистограмм, графиков форм сигналов (как в осциллографе) или же виде графиков спектра FFT. TimeView также позволяет анализировать параметры модуляции, например, коэффициент модуляции или индекс частотной модуляции. Простота конструкции и эксплуатации Частотомеры серии FCA разработаны с учетом основных критериев, предъявляемых к оборудованию данного класса, а именно, простота использования и интуитивно понятный интерфейс. Интуитивно понятный интерфейс Меню-ориентированные настройки снижают риск совершения ошибок. С помощью специально выделенных кнопок передней панели, соответствующих основному меню, можно быстро получить доступ к часто используемым функциям и параметрам, что значительно сокращает время настройки прибора. Например, единственная кнопка Analyze позволяет осуществлять переключение между режимами Статистики (Statistics), Графика трендов (Trend Plot) и Гистограмм (Histogram). Функция автоматической настройки Как и в случае с осциллографами Tektronix, кнопка автоматическая установка (Autoset) задает оптимальные уровни срабатывания и гистерезис в зависимости от фактического входного сигнала. Простота соединения с компьютером Прибор серии FCA подключается к компьютеру через GPIB или USB интерфейсы. GPIB работает в режимах SCPI/GPIB и предназначен для «горячей» замены в существующих измерительных системах, а также для интеграции в более крупные диагностические системы. При желании, можно задействовать режим эмуляции. Создание измерительных комплексов для тестирования и отладки Для захвата, сохранения анализа результатов измерений и управления приборами серии FCA может быть использована специальная версия программного обеспечения LabVIEW SignalExpress, компании National Instruments ™. в стандартную комплектацию частотомеров серии FCA входит базовая версия ПО SignalExpress, предназначенная для управления прибором, регистрации данных и их анализа. Профессиональная версия этого ПО предлагает более 200 встроенных функций, обеспечивающих дополнительную обработку сигналов, их расширенный анализ, развертывание, тестирование в пределах и определяемые пользователям шаги по их дальнейшей обработке. Модели Максимальная частота Каналы Разрешение по времени Разрешение по частоте FCA3000 300 МГц 2 100 пс 12 разрядов/сек
