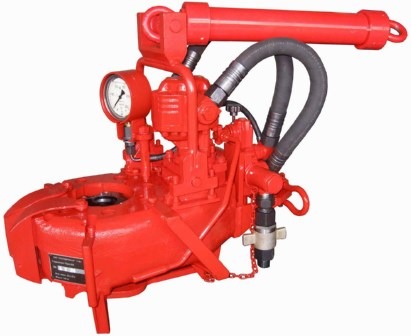

Гидравлический ключ ГКШ-300, ГКШ-400

"Гидравлический ключ ГКШ-300 предназначен для быстрого, безопасного, точного свинчивания и развинчивания насосных штанг с условными диаметром ? 16 мм (5/8"), ? 19 мм (3/4"), ? 22 мм (7/8"), ? 25 мм (1"). Климатическое исполнение "У", категория размещения ГОСТ 15150. Технические характеристики Объёмная подача в гидроключ м3/с (л/мин) Минимальная Номинальная Максимальная 3,3?10-4 (20) 20,0?10-4 (120) 30,0?10-4 (180) Давление нагнетания, МПа (кгс/см2) Номинальная Максимальная 10 (100) 20 (200) Давление в линии слива, МПа (кгс/см2) не более 0,5 (5) Частота вращения ротора, с-1 (об/мин) при номинальной объемной подаче при максимальной объемной подаче 1,78 (107) 2,66 (160) Крутящий момент на роторе, Нм (кгс·м) при номинальном давлении нагнетания при максимальном давлении нагнетания 1580 (161) 3160 (322) Масса, кг 165 max Габаритные размеры, мм 722х380х640 Состав изделия В состав изделия входят следующие основные узлы (см. Рисунок 1): - редуктор зубчатый (поз.1); - шестеренный гидромотор FM 30.61-19Т (поз.2); - гидрораспределитель SD-14 (поз.3) с клапаном давления (поз.9); - рычаг управления гидромотора (поз.4); - поддерживающий гаечный ключ для штанг ? 16 мм (5/8"), ? 19 мм (3/4"), ? 22 мм (7/8") (поз.5); - цилиндр подвески (поз.6); - подвеска (поз.7); - затворы (поз.8); - манометр (поз.10) - ротор в сборе с челюстями ? 5/8"-3/4"-7/8" (поз.11) Рисунок 1 Дополнительно изделие комплектуется узлами и устройствами, применяемыми при монтаже и других видах работ: - инструмент предохранительный для безопасной установки внутреннего кольца; - узел внутреннего кольца для штанги ? 25 (1"); - шланги РВД25.110.4000.0,3.12/12.М33х1,5/М33х1,5-У1; - поддерживающий гаечный ключ для штанги ? 25 (1"); - ролик-хомут; - хомут; - стальной канат ? 12 мм; - коушы под канат ? 12 мм; - зажимы под канат ? 12 мм; - масляный шприц; - быстроразъемное соединение; - ЗИП"
