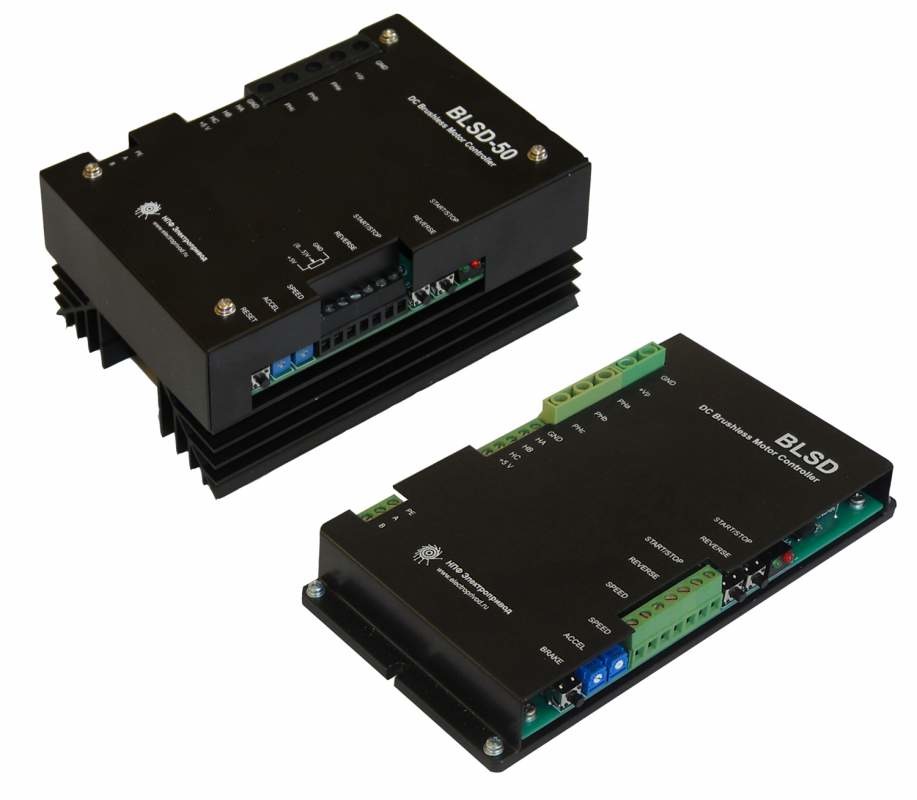

Блок управления бесколлекторным двигателем BLSD

"Блок управления BLSD предназначен для управления трёхфазными бесколлекторными двигателями постоянного тока с датчиками Холла. Управление блоком может осуществляться в ручном режиме и в режиме управления по шине RS-485. Блок позволяет управлять скоростью, ускорением, торможением и направлением движения двигателя. Основные характеристики блока управления бесколлекторным двигателем BLSD: Модель BLSD-20 BLSD-50 Напряжение,В 24-48 Ток, А 20 50 Время нарастания скорости, с 1/3-8 Условия эксплуатации блока: температура окружающего воздуха - (-25…+50)?С относительная влажность воздуха до 90 атмосферное давление (650…800)мм. рт. ст. Особенности устройства: Управление двигателем через порт USB - виртуальный COM-порт. Управление скоростью вращение с помощью ШИМ. Плавное ускорение и торможение двигателя задается пользователем. Аналоговый датчик скорости, как встроенный, так и внешний. Входы сигналов направления, тормоза, разрешения. Автоматическая синхронизация при старте с вращающимся двигателем. Индикация скорости на светодиодном дисплее. Индикация состояния блока управления с помощью светодиодов. Получение ASCII команд от ПК и управление двигателем по сложному алгоритму - программа записывается в энергонезависимую память блока. Работа с компьютером или в автономном режиме. Функция поиска начального положения по отдельному датчику позволяет вернуть исполнительный механизм в исходное положение. Три дополнительных входа для приёма сигналов от внешних устройств. Один дополнительный выход для подачи сигналов внешним устройствам. Управление скоростью: аналоговый вход - напряжение: 0 - 5В - сопротивление: 5 кОм встроенным потенциометром Управление направлением: Направление вращения в момент запуска зависит от положения переключателя "Reverse". В ходе работы направление вращения меняется сигналом "Reverse" - типа сухой контакт. Для управления ускорением и торможением двигателя предназначен потенциометр «ACCEL». Для резкого торможения предназначена кнопка «BRAKE»."
