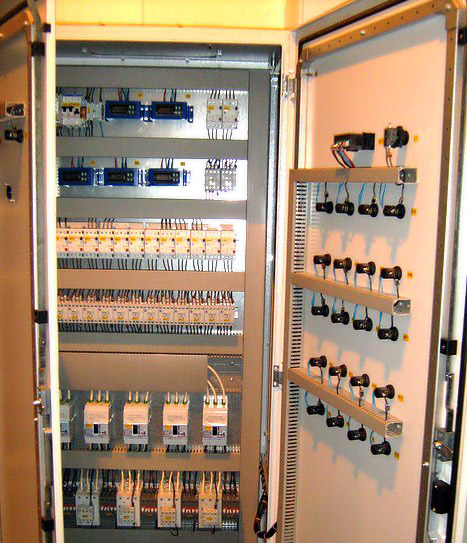

Щит станций управления

"ЩСУ представляет собой шкафное или многошкафное низковольтное комплектное устройство (НКУ) содержащее аппаратуру, которая размещена в виде функциональных блоков выполняющих функции ввода, управления, распределения и защиты. В соответствие с опросным листом, ЩСУ могут комплектоваться следующими блоками: • блок ввода; • блок ввода с АВР; • блок распределения; • блок управления освещением; • блок управления асинхронными электродвигателями. Блок ввода предназначен для ввода электроэнергии. Содержит коммутационные и защитные аппараты. Блок ввода с АВР предназначен для ввода электроэнергии и восстановления питания путем автоматического присоединения резервного источника питания при отключении рабочего источника питания. Содержит коммутационные и защитные аппараты с аппаратами контроля и управления. Блоки АВР подразделяются: • по количеству вводов: на двух или трех вводные; • по количеству выводов (фидеров): на одно или двух выводные. Для двух выводных (секционирование), предусмотрен секционный выключатель; • по типу коммутирующих аппаратов: с использованием контакторов или автоматических выключателей с электроприводом. Блоки ввода или блоки ввода с АВР могут также комплектоваться аппаратурой учета электроэнергии. Блок распределения предназначен для распределения электроэнергии и защиты отходящих линий от перегрузок и токов короткого замыкания, содержит разъединители и защитные аппараты (автоматические выключатели, УЗО), электроизмерительные приборы (амперметры, вольтметры). Блок управления освещением предназначен для автоматического, дистанционного или местного управления освещением. В автоматическом режиме включение освещения происходит при срабатывании фотореле. В дистанционном режиме управление осуществляется от внешнего источника релейных сигналов. Местное управление осуществляется нажатием кнопок, кнопки управления могут располагаться на двери шкафа или вне ЩСУ. Панель содержит коммутационную аппаратуру (пускатели), аппараты защиты, кнопки управления и фотореле. Блок управления асинхронными электродвигателями предназначен, для управления (местного и дистанционного) и защиты асинхронных электродвигателей. Блок управления в зависимости от заказа обеспечивает следующие функции: • управление (пуск, реверс) асинхронными электродвигателями мощностью от 0,37 до 75 кВт; • плавный пуск электродвигателя; • частотное регулирование скорости асинхронного электродвигателя; • защиту асинхронных электродвигателей от перегрузки и токов короткого замыкания, работы на двух фазах; • контроль и выдачу сигналов автоматики; • световую, звуковую сигнализацию."
