Пункты распределительные серии ПР
|
Поделитесь страницей в Социальных сетях
|
|

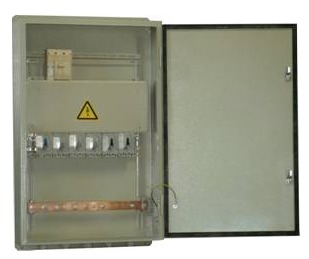

 Пункты распределительные серии ПР 11 предназначены для распределения электрической энергии, защиты электрических установок напряжением до 660 В переменного тока частотой 50 и 60 Гц при перегрузках и коротких замыканиях, а также нечастых оперативных коммутаций электрических цепей и прямых пусков асинхронных двигателей. Распределительные пункты ПР11 представляет собой унифицированный металлический корпус, в котором на горизонтальных профилях устанавливается соответствующая аппаратура. Для обслуживания установленной в шкафах аппаратуры предусмотрена одностворчатая дверь, запирающаяся на замок. Линия электропитания подключается либо к вводному выключателю, либо к специальным вводным зажимам. Отходящие групповые линии подключаются к соответствующим автоматическим выключателям. Для обеспечения степени защиты оболочки IP 54 конструкция шкафа позволяет обеспечить ввод и вывод питающих и отходящих линий с помощью сальников как сверху, так и снизу в любой комбинации. Вводные выключатели и выключатели на отходящих линиях в шкафах допускают присоединение на фазу (полюс) медных и алюминиевых проводников. Шкафы размещают либо на стене (навесное исполнение), либо в нише стены (утопленное исполнение), либо на полу помещения (напольное исполнение). Пункт имеет нулевую рабочую шину (N) и нулевую защитную шину (PE). Электрический монтаж выполнен шинами. Габаритные размеры распределительных пунктов серии ПР11 зависят от номера схемы (от номинального тока, от количества и типа установленных автоматических выключателей). Габариты в зависимости от номинального тока распределительного пункта приведены в таблице 1. Пункты распределительные ПР11 могут комплектоваться автоматами различных серий и модификаций, а также, по желанию заказчика, в них может быть установлена дополнительная аппаратура. При заказе пунктов серии ПР 11 заказчикам необходимо уточнять Iн.расц. вводного и распределительных устройств.
