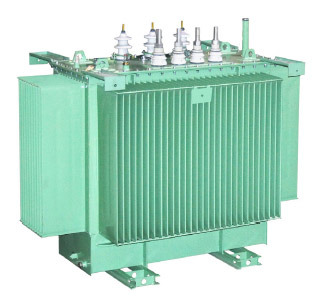

Трансформатор ТМ, ТМГ-2500/6-10

Трансформатор типа ТМГ 25-2500/10(6) У1,ХЛ1. Трансформаторы трехфазные масляные типа ТМГ с гофробаком естественным масляным охлаждением, с переключателем без возбуждения, включаемые в сеть переменного тока частотой 50гц, предназначены для передачи и распределения электроэнергии в условиях умеренного и холодного климата. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, взрывоопасной и химически активной среде. В производстве трансформаторов ТМГ применена технические решения, увеличивающие их надежность и снижающие эксплуатационные затраты. Трансформаторы выполнены в герметичном исполнении с полным заполнением маслом. Отсутствует расширитель и газовая подушка. Температурные изменения объема масла компенсируются изменением объема гофров бака за счет пластичной их деформации. Сообщение масла с окружающей средой нет, что исключает увлажнение, окисление и шламооброзование масла. Перед заливкой масло дегазируется, заливка производится в специальной вакуумзаливочной камере при глубоком вакууме, что обеспечивает удаление из масла, растворенного в нем воздуха, удаление из изоляции воздушных включений, исключается окисление масла, обеспечивается высокая электрическая прочность изоляции трансформатора. Масло не меняет своих свойств в течение всего срока службы трансформатора. Избыточное давление в баках при эксплуатации трансформаторов не превышает 0,2-0,25 кгс/см2. Для ограничения давления в баках при перегрузках мощностью от 25 до 250 кВА установлены предохранительные клапаны, в трансформаторах мощностью 1000 кВА и выше установлены, газовое реле, термосигнализатор ТКП-160Сr. Для контроля уровня масла трансформаторы всех мощностей снабжаются маслоуказателем поплавкового типа. Трансформаторы соответствуют требованиям ГОСТ 11677 и ТУ 5100 РК 0001 0033 АО-017-2005. Напряжения регулируется без возбуждения (ПБВ). Для этого трансформаторы оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном ±2 х 2,5% Условия эксплуатации Высота над уровнем моря - до 1000м Температура окружающего воздуха: для умеренного климата - от -45? С до +40?С (исполнение У) для холодного климата - от -60? С до +40?С (исполнение ХЛ) Относительная влажность воздуха - не более 80% при +25?С.
