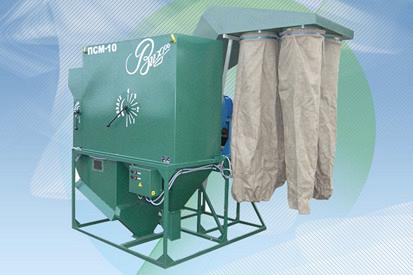

Пневмосортировальная машина ПСМ

Назначение в краткое техническое описание машины. Пневмосортировальная машина (далее ПСМ) предназначена для окончательной очистки семян колосовых, крупяных и зернобобовых культур, кукурузы, сорго от трудноотделимых примесей, невсхожих и низко продуктивных семян, а также для очистки продовольственного зерна и доведения его до высших хлебопекарных качеств. Очистка осуществляется воздушным потоком и основана на разности скоростей витания зерна основной культуры и примесей. Для этого в ПСМ имеется пневмосортировальный канал (патент на изобретение №219329 зарегистрирован в Гос. реестре изобретений РФ) с установленными барьерами которые обеспечивают равномерное и качественное распределение скорости воздушного потока по глубине канала. Воздушный поток создается центробежным вентилятором среднего давления. Устройство и принцип работы. Машина состоит из следующих узлов и механизмов (рис.1): бункера приемного 1, устройства для регулировки подачи материала 2, пневмосортировального канала 3, поддерживающей сетки 4, выгрузного устройства очищенного материала 5, осадочной камеры 6, выгрузного устройства отхода 7, механизма для регулировки воздушного потока 8, рамы 9. ПСМ комплектуется вентилятором с электродвигателем (на рисунке не показан). Технологический процесс очистки и сортирования семян происходит следующим образом (рис.2). Из приемного бункера 1 материал подается в пневмосортировальный канал 2, на поддерживающую сетку 3. В пневмосортировальном канале установлены барьеры, которые обеспечивают равномерное распределение скорости воздушного потока по глубине канала. Под действием воздушного потока примеси, скорость витания которых меньше скорости витания семян основной культуры, поднимаются вверх по пневмосортировальному каналу и поступают в осадочную камеру 4. Из осадочной камеры примеси выгружаются с помощью клапана 5, который закрывает выпускное отверстие под действием груза 6. Грузы на рычаге устанавливаются в таком положении, чтобы заслонка была прижата к выпускному отверстию и открывалась при наполнении отхода в приемной камере. Отработанный воздух вентилятором выбрасывается наружу через отверстие 7.
