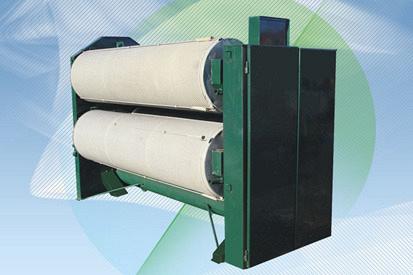

Триер цилиндрический

Устройство и работа машины. В состав машины входят: триерные цилиндры, рама, приемники передние, приемники задние, контрприводы, электропривод. Основными рабочими органами машины являются триерные цилиндры. Принцип работы цилиндрического триера заключается в следующем: зерновая смесь поступает во вращающийся ячеистый триерный цилиндр с одного конца и постепенно перемещается к другому концу выходу. При этом ячеистая поверхность увлекает вверх зерно или примеси, уложившиеся в ячейки. Поднявшись вверх, они выпадают в лоток и шнеком выводятся через горловину в приемник. При работе верхняя пара триерных цилиндров выделяет длинные примеси, нижняя - короткие. Цилиндр, который выделяет длинные примеси, называется овсюжным, а который выделяет короткие примеси - кукольным. В овсюжном цилиндре ячеистая поверхность выбирает из зерновой смеси основной материал, так как диаметр ячеек больше среднего размера длины зерна основной культуры. Поднятые зерна основной культуры попадают в лоток со шнеком. Длинные примеси идут сходом. Для обеспечения нормальной работы триерных цилиндров необходимо, чтобы во время работы в цилиндре всегда был слой зерна на всем его протяжении. Поэтому в овсюжном цилиндре устанавливаются подпорные кольца - диафрагмы на розетках, расположенных со стороны схода материала с цилиндра. Технологический процесс на триерной приставке ПТ-600 протекает следующим образом. Зерновая смесь, поступающая в распределитель, делится в нем на два потока. Каждый поток обрабатывается сначала на верхнем овсюжном, а затем на нижнем кукольном цилиндре. В овсюжном цилиндре ячейки выбирают зерно и короткую примесь и перебрасывают в лоток. Длинные примеси идут сходом по цилиндру через розетку в приемник и далее через течку - щит окончательно выводятся из машины. Зерно и короткая примесь подаются из лотка шнеком в приемник стояка и далее через течку стояка попадают в кукольный цилиндр. В кукольном цилиндре короткие примеси перебрасываются ячейками в лоток, из которого шнеком подаются в течку - щит и выводятся с длинными примесями из машины. Очищенное зерно идет сходом по цилиндру и через розетку попадает в приемник, через который и выводится из машины. В кукольном цилиндре ячеистая поверхность выбирает из зерновой массы короткие примеси, так как диаметр ячейки меньше средней длины основной культуры. Поднятые ячейками короткие примеси выпадают в лоток со шнеком. Основное зерно не укладывается по длине в ячейки и идет сходом по цилиндру. Установка рабочей кромки лотка влияет на полноту разделения зернового материала, поэтому рабочая кромка лотка должна устанавливаться в начале зоны выпадения основного материала или коротких примесей.
