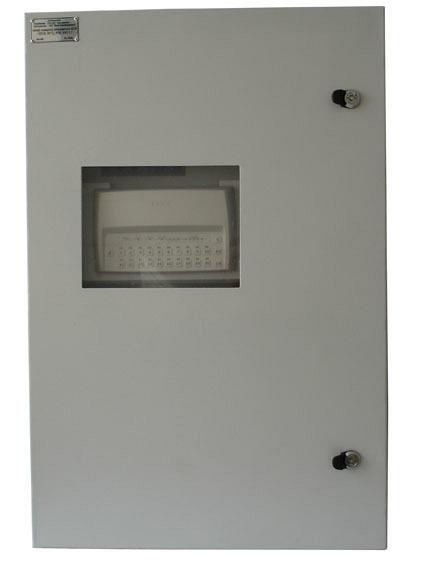

ШКАФ ПОЖАРНОЙ АВТОМАТИКИ ШПА

ШПА представляет собой сборную конструкцию из следующих элементов: Прибор контрольно-приёмный охранно-пожарный (ППКОП) «Сигнал-20М» - производит контроль состояния (норма, пожар, неисправность) шлейфов пожарных извещателей и шлейфов охранных извещателей и модулей пожарообнаружения типа МП, управляют оповещением людей при пожаре, передаёт информацию о состоянии системы по сигнальной линии RS-485 на пульт сигнализации «С2000М». Усилитель интерфейсной линии «С2000-ПИ» - устанавливается в ШПА в необходимых случаях для улучшения качества связи по интерфейсу RS-485 с удалёнными объектами. Два блока БЗЛ - обеспечивают защиту от влияния атмосферного электричества и перегрузок в сигнальной линии Для обеспечения бесперебойного резервированного электропитания элементов системы, находящихся на объекте, а также для обеспечения постоянной работы оповещателей В ШПА применены источники внешнего электропитания резервированные (ИВЭПР) РИП-24 исп.01 (24В, 3А) с дополнительным аккумуляторным отсеком и двумя аккумуляторными батареями по 17 А/ч. Расчёт параметров ИВЭПР произведён из расчёта обеспечения дежурного режима не менее Тд=24 часа и режима «Пожар» не менее Тп=3 часа (по потребителям пожарной сигнализации и пожаротушения) и То=1 час (по потребителям оповещения) по методике НВП «Болид». Для коммутации элементов шкафа и для защиты линий предусмотрены автоматические выключатели электропитания 220В, розетка для потребителей 220В (паяльники и т.п.), коммутационные колодки - расположены на DIN-рейке. ШПА имеет 5 кабельных вводов для линий электропитания и шлейфов сигнализации. Для защиты от несанкционированного вскрытия предусмотрен магнитоконтактный охранный извещатель, подключенный на один из шлейфов ППКОП «Сигнал-20М». Для выполнения некоторых функций, например, искрозащиты шлейфов, предусмотрен резерв пространства для установки дополнительных элементов (например, УПКОП 135-1-1). Шкаф выполнен из металла, имеет окно со стеклом для визуального наблюдения за индикаторами, замок, навешивается на петли, но может быть установлен на дополнительно заказанные ножки на пол, имеет винтовое соединение для подключения провода заземления.
