Установка гидроабразивной резки (УГАР)
|
Поделитесь страницей в Социальных сетях
|
|

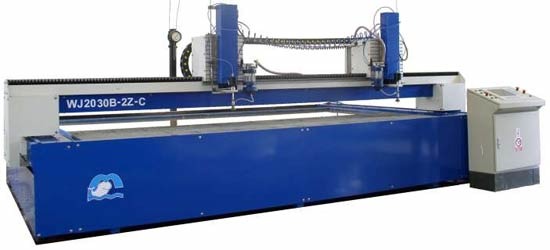

 Установка гидроабразивной резки (УГАР) является носителем технологической режущей головки чистой водной струи высокого давления или водной струи высокого давления с абразивом, или лазера. Станок поставляется с кожухом, устойчивым к воде и абразиву. Каркас станка образует жёсткая сварная конструкция. К основной раме примонтированы линейные оси передвижения, образованные высокоточными алюминиевыми профилями и шлифованными линейными направляющими. Привод осуществляется синхронными сервомоторами, планетарными коробками передач и зубчатыми гребёнками. Оси X, Y и Z закрыты мехами, что обеспечивает их длительный срок службы даже в очень неблагоприятных условиях эксплуатации. Каждая ось имеет собственный привод. Отмеривание позиционирования осуществляется с помощью резольвера или магнитной линейной системы. Все кабели укрыты в кабельных носителях. Ход по осям контролируется оконечными датчиками. Референционные датчики обеспечивают повторное позиционирование с точностью +/- 0,1 мм/м, в т.ч. при прерывании подачи электрической энергии. На фланце оси Z закреплена режущая головка. По желанию станок может быть оснащён ещё одной осью Z со второй параллельной режущей головкой, а также сенсором высоты или сверлильной головкой
