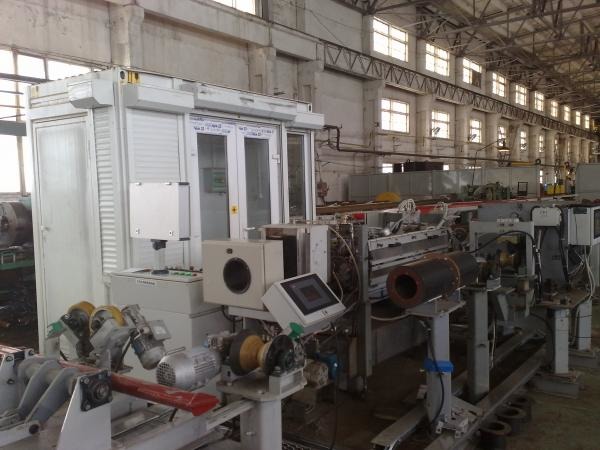

Комплекс неразрушающего контроля УНКТ-200

"Комплекс «УНКТ-200» и его модификации предназначен для автоматизированной дефектоскопии, толщинометрии и разбраковки по соответствующим классам и группам прочности труб нефтяного сортамента (НКТ, бурильных и обсадных труб) диаметром 60-114, 127-324 мм. Комплекс обеспечивает следующие операции контроля: выявление дефектов на наружной и внутренней поверхностях, а также в толще металла (расслоения, раковины, питтинги, закаты и т.п.) в соответствии с требованиями нормативных документов; измерение толщины стенки и автоматическая классификация труб согласно РД; определение соответствия контролируемых труб данной группе прочности; запись, обработку и учет информации по перечисленным выше операциям контроля труб (компьютерная система обработки информации); выявление координат дефектов и передача их на блок маркировки. Техническая характеристика два метода контроля: ультразвуковой (основной) и магнитоиндукционный (дополнительный для НКТ); контролируемые трубы: диаметр, мм — 60-114 (127-324); длина, м — 5,5 - 12,5; толщина стенки, мм — 3-20; погрешность измерения толщины стенки, мм — ±0,2; размеры выявляемых дефектов — по ГОСТ, АРI; диапазон контролируемых групп прочности — Д, К, Е, Л (М, Р); скорость контроля, м/с — 0,2-0,4; габаритные размеры комплекса, мм — 32000х3000х1800 Технические особенности комплекса Применение в качестве основного метода ультразвукового и дополнительного магнитного позволяет: обеспечить высокую, не менее 98 вероятность обнаружения дефектов различной ориентации, в том числе язв питтинговой коррозии; уменьшить процент перебраковки труб до 2% без снижения порога чувствительности комплекса. Сканирующая система ультразвукового контроля разделена на 2 части: каретка дефектоскопии (8 каналов) и каретка толщинометрии (8 каналов). Это позволило обеспечить многократное перекрытие зоны контроля и тем самым достичь максимальной вероятности обнаружения дефектов и мест локального утонения стенки трубы. Применение иммерсионного метода при ультразвуковом контроле позволило дистанционно (с зазором не менее 15 мм) расположить датчики относительно трубы, обеспечить их ресурс практически на весь срок эксплуатации. Для определения группы прочности применяется недорогой прибор индикаторного типа «Сортоскоп», являющийся достаточным средством для сортировки труб по группам прочности. Комплекс внесенн в реестр средств измерений. Сертификат RU.С.27.004.А № 30208 зарегистрирован под № 36545-07"
