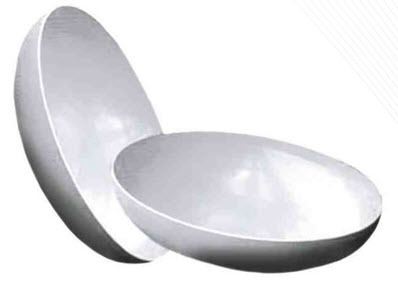

 "Днища эллиптические ТУ 1469-006-00153229-2009 Наименование Днища штампованные эллиптические Условное давление Py, МПа до 16 Наружный диаметр Dн, мм 325-1420 Температура t, °С от -70 до +170 Материал 20, 09Г2С, 10Г2ФБЮ и др. Класс прочности К42-К60 Климатическое исполнение У, ХЛ, УХЛ Коэффициент условий работы трубопровода, m 0,6; 0,75; 0,9 По требованию заказчика возможно изготовление днищ эллиптических из других марок стали. Пример условного обозначения: Днище штампованное наружным диаметром 720 мм, с толщиной стенки присоединяемой трубы 16 мм, на рабочее давление 7,5 МПа, при коэффициенте условий работы m=0,6, для климатического исполнения УХЛ: Днище ДШ 720(16)-7,5-0,6-УХЛ ТУ 1469-006-00153229-2009 (2001) Наружный диаметр, мм Толщина стенки, мм Максимальное рабочее давление, МПа Масса 325 16 16 15,8 325 20 16 19,3 325 28 16 23 377 28 16 35 426 12 9,8 21 426 16 12,9 26,5 426 28 16 48,5 426 32 16 54 530 12 7,5 31 530 16 9,8 40,5 530 28 16 73,5 630 16 7,5 58 720 6 1,6 28,5 720 10 4 47 720 12 5,6 56 720 16 7,5 78 720 20 8 87 720 22 9,8 105 720 28 12,9 141 820 12 4 75 820 16 5,6 100 820 18 7,5 115 820 20 7,5 132 1020 10 1,6 96,5 1020 12 1,6 115 1020 22 7,5 208 1020 26 7,5 245 1020 32 9,8 311 1020 36 11,8 350 1067 32 9,8 330 1220 16 4,0 215 1220 28 7,5 325 1220 36 9,8 487 1220 42 11,8 568 1420 10 1,6 184 1420 32 7,5 586 1420 36 7,5 650 1420 45 11,8 836"
