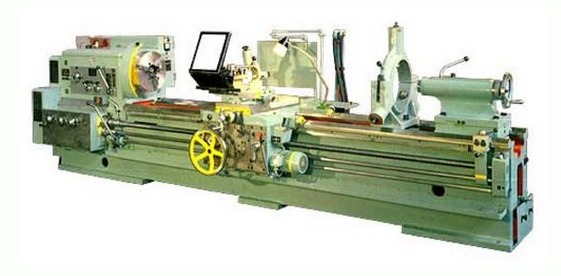

 "ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК 1М63Н-1Описание: Токарно-винторезный станок 1М63Н-1 производит следующие операции: наружное точение, растачивание, сверление, обработку конусов, нарезание резьб: метрической, модульной, дюймовой, питчевой. Техническая характеристика и жесткость станка 1М63-1 позволяют полностью использовать возможности быстрорежущего и твердосплавного инструмента при обработке как черных, так и цветных металлов. Особенности конструкции 1М63-1: - жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки; - 2-х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности; - частота обратного вращения шпинделя в 1,3 раза выше чем прямого, что сокращает время обработки резьб; - точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте. Технические характеристики станка 1М63Н-1: Характеристика 1М63Н-1 Наибольший диаметр заготовки: устанавливаемой над станиной, мм 700 обрабатываемой над станиной, мм 630 обрабатываемой над суппортом, мм 350 Наибольшая длина обрабатываемой заготовки, мм 1500 Наибольшая длина детали, устанавливаемой в выемке станины, мм 900 Длина выемки от торца фланца шпинделя, мм 450 Диаметр цилиндрического отверстия в шпинделе, мм 105 Фланцевой конец шпинделя по DIN 11М Количество ступеней частот вращения шпинделя 22 Пределы частот вращения шпинделя, об/мин 10 - 1250 Величина подач: продольных, мм/об 0,06 - 1,4 поперечных, мм/об 0,024 - 0,518 резцовых салазок, мм/об 0,019 - 0,434 Величина шагов нарезания резьб: метрических, мм 1 - 224 дюймовых, ниток/дюйм 28 - 0,25 модульных, модуль 0,25 - 56 питчевых, питч диам. 112 - 0,5 Ускоренное перемещение суппорта, м/мин: продольное 5,2 поперечное 2 Мощность главного привода, кВт 15 Наибольший вес обрабатываемой детали в центрах,кг 3500 Масса 1М63Н-1 , кг 4840 Габариты: длина, мм 3750 ширина, мм 1780 высота, мм 1550"
