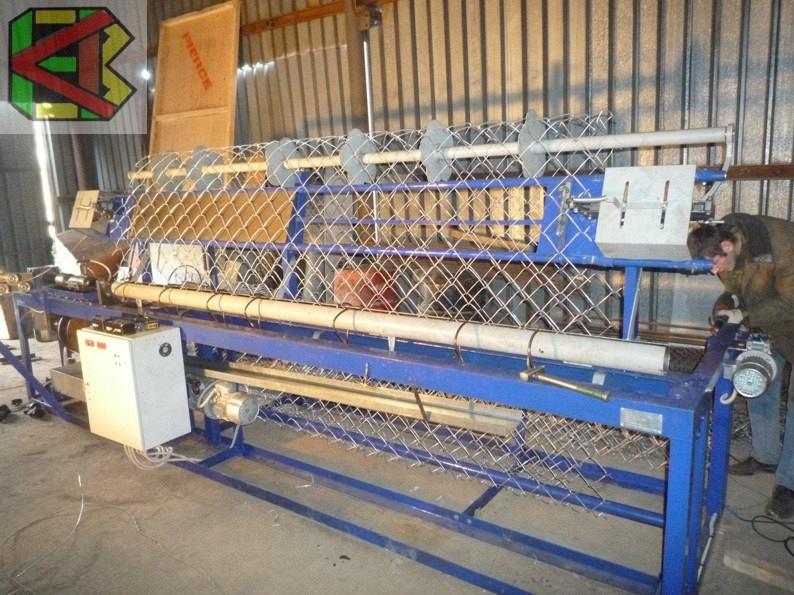

Станок для изготовления сетки металлической плетеной
|
Поделитесь страницей в Социальных сетях
|
|
 "Станок для изготовления сетки металлической плетеной НАЗНАЧЕНИЕ АДСР предназначен для изготовления плетеных металлических сеток из низкоуглеродистой проволоки по ГОСТ 3282-74. Изготавливается на заказ по договору. Срок изготовления 1,5-2 месяца. Предварительная оплата 50 процентов. Гарантийные обязательства на станок 12 месяцев со дня отгрузки. Станок сертифицирован. Срок обучения 1-2 недели. Дополнительные требования по согласованию. ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ Напряжение питающей сети - 3*380 V Частота тока - 50 Гц Габариты : Длина - 3500 мм Высота - 1400 мм Ширина станка с отдатчиком - 2000мм Масса станка - 400кг Потребляемая мощность до- 2,0 кВТ/час Производительность (яч.50*50 Н=1500мм)- до 35кв. м/час Вес рулона (яч.50*50*Ф2 Н=1,5м Ь=10м)- 17,3кг (для справки) Температура окружающей среды + 5 + 30 С. Частота вращения шпинделя плавно меняется - 0 -1500 об/мин Схема управления станком полностью электронная и позволяет программировать работу станка обеспечиваяплавный пуск двигателя основного привода, предварительное торможение и точную остановку позволяющую обеспечить стабильную работу станка на всех режимах работа и с любым качеством проволоки. Бесконтактные датчики и цифровая установка ширины сетки позволяет получать сетки с шириной полотна от одной ячейки до максимально возможного значения. Станки выпускаются четырех моделей: Модель №1-для производства сетки с размером ячейки bsp; 10-ЗОмм 380000 руб. Модель №2 -20-50мм -420000 руб. Модель №3 ( концы проволоки отформованы) 20-50мм - 460000 руб. Модель №4 -50-100мм - 750000 руб. • Станки мод. №1 и мод. №2 могут комплектоваться дополнительным устройством для компактного складывания сетки. Цена устройства для компактного складывания сетки - 16000 руб. •Предлагаем видео материалы настройки и работы станка на лазерном диске •в формате DVDи CD. Цена за диск (DVD) - 1000руб., (CD) - 500руб. • Изготавливаем станки автоматы для работы от сети - 1 фаза 220V, с теми же характеристиками. Стоимость станка увеличивается на 150000руб. • Работаем по упрощенной схеме налогообложения - без налога (НДС) Станок для изготовления сетки металлической плетеной Просьба, сообщать, о том, что Вы узнали об этой информации, на ресурсе All.Biz"
