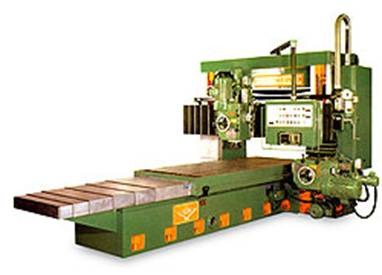

Продольно-фрезерный станок CDM-2500H с устройством цифровой индикации (УЦИ)
|
Поделитесь страницей в Социальных сетях
|
|
 Продольно-фрезерный станок CDM-2500H с устройством цифровой индикации(УЦИ) Двухстоечный продольно-фрезерный станок CDM-2500H используется для обработки крупногабаритных деталей, главным образом, торцовыми, а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Станок состоит из следующих основных узлов: Станина имеет стол и портал, состоящий из двух стоек и балки. По направляющим стоек перемещается траверса и две горизонтальные поворотные фрезерные головки. Фрезерная головка перемещается по направляющим траверсы. Обработку деталей можно производить при движущемся столе и неподвижных фрезерных головках, при неподвижном столе и подаче головок или при одновременно движущихся столе и фрезерных головках. Техническая характеристика: Наибольшая длина обработки (ось X) 2500мм Наибольшая ширина обработки (ось Y) 1600мм Наибольшая высота обработки (ось W) 900мм Перемещение шпинделя (оси Z - V) 380мм Растояние между колоннами 1600мм Рабочий стол (LxW) 2800х1100мм Т-образный паз 22мм/5Т Вес заготовки 6000 Вертикальная, горизонтальная правая/левая фрезерная бабка CL-09 Электродвигатель вращения шпинделя AC 15HP/4P Скорость вращения шпинделя (9 диапазонов) 50HZ 66-662 об/мин. Конус шпинделя (1 вертикальный и 2 горизонтальных) NT50 (7:24) Диаметр шпинделя 128.57мм Максимальный диаметр фрезы ?200мм Привод Ось Х ШВП 5010 Ось Y ШВП4010 Ось Z Стандартный винт Ось W Противопыльный кожух Противопыльный кожух для стола, листовая сталь 2 компл. Противопыльный кожух для траверсы, поливинилхлорид Противопыльный кожух для верхних колонн, поливинилхлорид + листовая сталь Перемещение стола, AC 5HP / 12P 1 компл. Траверса вертикали подачи , AC 3HP / 4P Траверса поперечной подачи AC 2HP / 4P (преобразователь частоты) Блокировка давления подачи масла на траверсе AC 1/4HP / 4P Вертикальное фрезерование торцовой фрезой AC 2HP / 4P (преобразователь частоты) Настольный гидронасос AC 1/4HP / 4P Система электрического управления PLC Вес станка 18,600кг Габариты станка, мм 7400x4400x3200 Стандартные комплектующие Устройство УЦИ с линейками (Производитель: Sony) X > Y > Z > V1 > V2 > U1 > U2 2900x1700x400x400x 400x900x900mm 1 компл. Комплект инструментальных средств 1 компл. Фундаментные болты и опора
