Автоматизированные групповые замерные установки «Спутник»

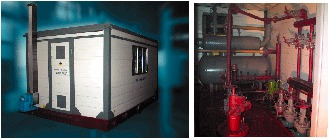

"Установки предназначены для периодического определения по программе количества жидкости, добываемой из нефтяных скважин, и контроля их работы на нефтяных месторождениях. Каждая установка состоит из технологического помещения и блока малой автоматики и включает комплект запасных частей, инструмента и принадлежностей. Установки изготавливаются следующих базовых модификаций: Возможность изготовления по индивидуальному заказу на количество подключаемых скважин от 1 до 14. Технологическое помещение состоит из замерного сепаратора, переключателя скважин многоходового ПСМ, счетчика жидкости ТОР 1-50 (ТОР 1-80 на Спутник АМ 40-1500), регулятора расхода, привода гидравлического ГП-1М, задвижек и клапанов обратных. В блок малой автоматики установлены: блок управления и индикации, блок питания. Метод измерения объемный. Установка "Спутник" АМ 40-1500 и Б 40-500 дополнительно позволяет осуществлять введение химреагента в жидкость. Технические характеристики АМ 40-400 АМ 40-1500 Б 40-500 Количество подключаемых скважин 8,10,14 8,10 8,10,14 Пропускная способность установки,м 3 /сут. 1-400 1-500 1-500 Рабочее давление,МПа 4,0 Кинематическая вязкость при температуре 20 о С,м 2 /с От 10 -6 до 120х10 -6 Содержание воды в жидкости,объемная доля,%,не более От 0 до 98 Содержание парафина,объемное,% До 7 Содержание сернистых соединений в массовой доле,% 3 Погрешность измерения,% 2,5 Потребляемая мощность,кВА До 10 Габаритные размеры помещения технологического,мм Длина Ширина Высота 6280(5780)*(5280)**6780(7280)*** 3200 2615 Габаритные размеры блока малой автоматики,мм Длина Ширина Высота 2065 2000 2250 Примечания: 1.*Размеры технологического помещения установки "Спутник " АМ 40--10-400, Б 40-10-500 2.**Размеры технологического помещения установки "Спутник " АМ 40--8-400, Б 40-8-500 3.***Размеры технологического помещения установки "Спутник " АМ 40--10-1500 По желанию заказчика может быть установлен счетчик газа"
