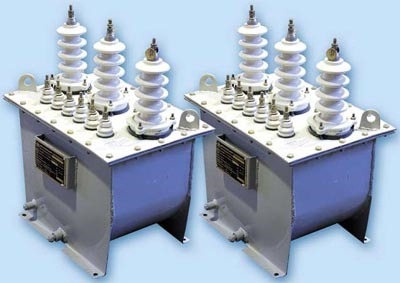

 "Трехфазный антирезонансный масляный трансформатор напряжения типа НАМИ- 10-95 УХЛ2 предназначен для установки в электрических сетях трехфазного пере- менного тока частоты 50 Гц с изолированной нейтралью с целью передачи сигнала измерительной информации приборам измерения, устройствам автоматики, защиты, сигнализации и управления. Ном. напряжение, кВ 10 (или 6) Ном. напряжение вторичной основной обмотки, кВ 0,1 Ном. напряжение вторичной дополнительной обмотки, кВ 0,1 Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ 12 (7,2) Номинальная трехфазная мощность, ВА, основной вторичной обмотки при измерении междуфазных напряжений при симметричной нагрузке на вводах ab, bc и ca в классе точности 0,5 200 Номинальная трехфазная мощность, ВА, основной вторичной обмотки при измерении междуфазных напряжений при симметричной нагрузке на вводах ab, bc и ca в классе точности 1,0 300 Номинальная трехфазная мощность, ВА, основной вторичной обмотки при измерении междуфазных напряжений при симметричной нагрузке на вводах ab, bc и ca в классе точности 3,0 600 Номинальная трехфазная мощность, ВА, основной вторичной обмотки при измерении фазных напряжений при симметричной нагрузке на вводах ao, bo и co в классе точности 3,0 30 Номинальная мощность дополнительной вторичной обмотки, ВА, в классе точности 3,0 30 Предельная мощность, ВА, первичной обмотки 1000 Предельная мощность, ВА, основной вторичной обмотки 900 Предельная мощность, ВА, дополнительной вторичной обмотки 100 Схема и группа соединения обмоток эквивалентна Ун/Ун/П-0 Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ2 Номинальное значение климатических факторов для исполнения "УХЛ" категории размещения 2": -высота установки над уровнем моря, не более, м -температура окружающей среды 1000 - 60°С ... +40°С Длина пути утечки внешней изоляции, см 23 Средняя наработка до отказа, ч., не менее 4,4 x 106 Установленный полный срок службы, лет 30 Гарантийный срок службы, лет 3 Тип внешней изоляции фарфор Тип внутренней изоляции маслобарьерная Масса трансформатора, кг 93 Масса масла, кг 16 Габаритные размеры, мм 482х330х575 Установочные размеры, мм 286х344"
