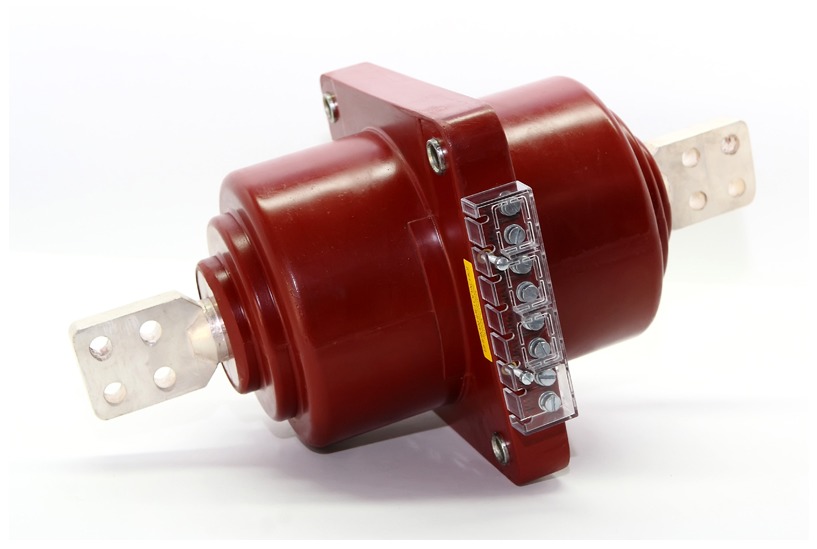

Трансформаторы тока проходные ТПЛ-НТЗ-10

"Трансформаторы тока ТПЛ-НТЗ-10 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 10 кВ и являются комплектующими изделиями. Трансформаторы изготавливаются в виде опорной конструкции, в климатических исполнениях «УХЛ» и «Т», категории размещения «2» по ГОСТ 15150-69. Рабочее положение трансформатора в пространстве - любое. Варианты исполнения трансформаторов: «К» - с переключением по вторичной стороне. Расположение вторичных выводов: «А» - параллельно установочной поверхности; «В» - перпендикулярно установочной поверхности; «С» - из гибкого провода параллельно установочной поверхности. Трансформаторы имеют 4 конструктивных исполнения («1», «2», «3» и «4»), каждое из которых по 2 варианта длины корпуса: Для конструктивных исполнений «1» и «2»: «1» - длина корпуса трансформатора 288 мм; «2» - длина корпуса трансформатора 387 мм; Для конструктивных исполнений «3» и «4»: «1» - длина корпуса трансформатора 250 мм; «2» - длина корпуса трансформатора 290 мм; ТРЕБОВАНИЯ К НАДЕЖНОСТИ Для трансформаторов установлены следующие показатели надежности: - средняя наработка до отказа - 2'105 ч.; - полный срок службы - 30 лет. Пример условного обозначения проходного трансформатора тока с литой изоляцией: ТПЛ-НТЗ-10-31В-0,2SFs5/10Р10-10/15-600/5 40 кА УХЛ2. 10 - номинальное напряжение; «3» - конструктивный вариант исполнения; «1» - исполнение по длине корпуса; «В» - вторичные выводов расположенных перпендикулярно установочной поверхности; 0,2S - класс точности измерительной вторичной обмотки; (Fs)5 - коэффициент безопасности приборов вторичной обмотки для измерения; 10Р - класс точности защитной вторичной обмотки; 10 - номинальная предельная кратность вторичной обмотки для защиты; 10 - номинальная вторичная нагрузка обмотки для измерения; 15 - номинальная вторичная нагрузка обмотки для защиты; 600 - номинальный первичный ток А; 5 - номинальный вторичный ток 5 А; 40 - односекундный ток термической стойкости; «УХЛ» - климатическое исполнения; 2 - категория размещения ГОСТ 15150-69 при его заказе и в документации другого изделия."
