ТУРБОБУРЫ-ОТКЛОНИТЕЛИ ТШОТ

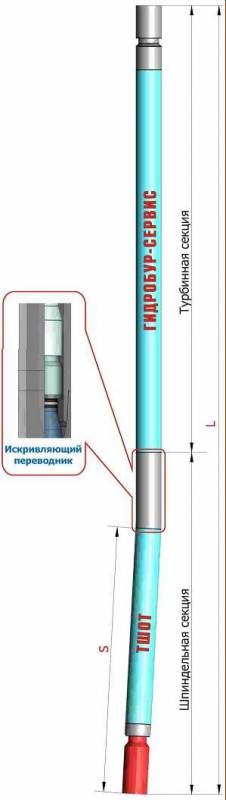

"ТУРБОБУРЫ-ОТКЛОНИТЕЛИ ТШОТ Турбобуры-отклонители типа ТШОТ компании ЗАО "Гидробур-сервис" выпускаются диаметром 172(178), 195 и 240 мм. Они предназначены для бурения интервалов изменения направления скважин по зенитному углу и азимуту, а также для забуривания новых стволов в аварийных случаях. Работают при использовании промывочной жидкости плотностью до 1500 кг/м3 при забойной температуре до 110°С и содержании абразива до 1%. Для работы при более высокой температуре (до 150-200°С) турбобуры выполняются в термостойком исполнении. УСТРОЙСТВО Турбобур-отклонитель состоит из турбинных секций и шпинделя-отклонителя типа ТШОТ с жестким углом искривления. В связи с тем, что шпиндель-отклонитель выполнен с возможностью передачи осевого усилия от вала турбины на осевую опору шпинделя, в предлагаемых турбобурах-отклонителях используются турбинные секции унифицированных турбобуров или, при необходимости, нестандартной длины, не содержащие собственной осевой опоры, имеющей низкую долговечность и надежность и ухудшающей условия работы осевой опоры шпинделя. Для увеличения крутящего момента и мощности на выходном валу в турбобуре может использоваться две или (при необходимости) три турбинных секции. В термостойких турбобурах используется термостойкий шпиндель-отклонитель (исключены резиновые и резинометаллические детали), а в турбинных секциях все резинометаллические радиальные опоры заменены твердосплавными. Угол между осью турбинной секции и осью шпинделя обеспечивается искривленным переводником в пределах от 0° до 3°, выполняется по требованию заказчика с точностью ±3'. Осевая опора выполняется в трех вариантах: - резинометаллическая опора скольжения с утопленной резиной; - шаровая опора качения (шариковый многорядный подшипник); - комбинированная опора (качения + скольжения). Каждый из вариантов осевых опор оптимален в определенных условиях бурения. Технические характеристики турбобуров-отклонителей с различными типами турбин приведены в таблице."
