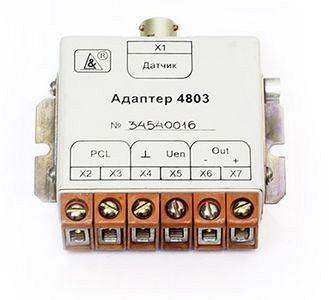

Адаптер фотодатчика частоты вращения 4803

Адаптер фотодатчика частоты вращения 4803 Адаптер 4803 предназначен для преобразования импульсов поступающих с линии питания и управления в постоянное напряжение для питанияфотодатчиков ФД-2, осуществляет гальваническую развязку между корпусом фотоэлектрического датчика, цепью ЛПУ и цепью выходного сигнала фотоэлектрического датчика. Адаптер имеет взрывозащищенное исполнение и может применяться во взрывоопасных зонах любого класса в соответствии с гл.7.3 ПУЭ, ГОСТ Р 51330.13, в которых возможно образование взрывоопасных смесей категорий IIA, IIВ, IIC температурных классов Т1...Т5 по классификации ГОСТ Р 51330.5, ГОСТР 51330.11, и имеет маркировку взрывозащиты «0ExiaIICT5 в комплекте системы КОМПАКС®». Адаптер применяется совместно с фотодатчиком ФД-2 в системах автоматической вибродиагностики оборудованияКОМПАКС®. Адаптер работает в двух режимах: активном и пассивном. Технические характеристики Выходное напряжение стабилизатора 1, В стабилизатора 2, В Выходной номинальный ток, не менее: стабилизатора 1, мА стабилизатора 2, мА Уровень пульсаций на выходе стабилизаторов при номинальных токах, В, не более Параметры гальванической развязки: - диапазон входных токов, мА - выходное напряжение при сопротивлении нагрузки 5 кОм: - низкий уровень, В, не более - высокий уровень, В, не менее Параметры линии питания и управления адаптера: диапазон амплитуд напряжения, В частота импульсов, кГц Ток потребления от линии питания и управления, не более: в активном режиме, мА в пассивном режиме, мА Параметры входного сигнала управления (Uen): напряжение, В выходное сопротивление, кОм, не более Электрическая прочность и сопротивление изоляции входов линии питания и управления, цепи выходного сигнала относительно клеммы заземления и корпуса: испытательное напряжение, В сопротивление, МОм, не менее Диапазон рабочих температур, °С Относительная влажность окружающего воздуха при температуре +35°С и более низких температурах без образования конденсата, %, не более Амплитуда ускорения синусоидальной вибрации в диапазоне частот 0,5...100 Гц, воздействующей на адаптер, м/с2, не более Напряженность внешнего электромагнитного поля F=50Гц, А/м, не более Степень защиты от воздействия пыли и воды по ГОСТ 14254-96 Габаритные размеры, мм, не более Масса, кг, не более 5,1±0,3 5,1±0,3 30 5 0,4 1...10 0,4 3,5 8...16 80/40 30 2 4,8±0,3 2 500 20 -40...+60 98 20 80 IP54 88x85x27 0,3 Читать далее:http://www.dynamics.ru/products/controllers-moduls-sensors/adapter-4803/#ixzz2cOknq9XI
