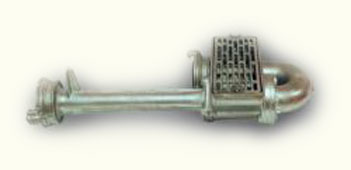

 Гидроэлеватор Г-600 представляет собой устройство эжекторного типа, служит для забора воды с глубины до 20 метров или с удалённого до 100 метров водоисточника, а также для удаления воды из помещения. Г-600, модернизированный предназначен для комплектации пожарных автомобилей и применяется для отбора воды из водоисточников с уровнем воды, превышающим геометрическую высоту всасывания пожарных насосов и открытых водоисточников с заболоченными берегами, к которым пожарные автомобили и мотопомпы могут подъехать не ближе, чем на 7 м. Г-600 состоит из следующих основных частей: сопла, диффузора, головок соединительных (ГМН-80 и ГМН-70), обечайки, сетки, кольца уплотнительного и колена. Диффузор имеет комбинированную камеру смешивания, состоящую из конфузорного и цилиндрического участков, четыре ребра жесткости и прилив в виде кронштейна, который вместе с другим приливом в нижней части диффузора и кронштейном на колене служит для опоры при установке гидроэлеватора на плоскость. Нижняя часть диффузора выполнена в виде цилиндра внутри, которого при помощи обечайки и заклепок крепится сетка. Диффузор имеет фланец для присоединения колена. Во фланце выполнена расточка для крепления сопла, представляющего собой конический насадок, имеющий на выходе цилиндрический участок длиной 6 мм. Уплотнительное кольцо уплотняет одновременно сопряженные плоскости трех деталей, диффузора, колена и сопла. Струя воды от насоса подводится к колену и, выходя из сопла, создает в камере смешивания диффузора разрежение, в результате которого в камеру поступает определенное количество воды через сетку - эжектируемой расход. Подаваемая от насоса и эжектируемая вода смешивается и из гидроэлеватора поступает в цистерну. Из цистерны вода отбирается насосом. Часть ее вновь направляется в гидроэлеватор, а другая часть может быть использована для целей пожаротушения.
