Разгрузочно-загрузочная машина (РЗМ-488)
|
Поделитесь страницей в Социальных сетях
|
|

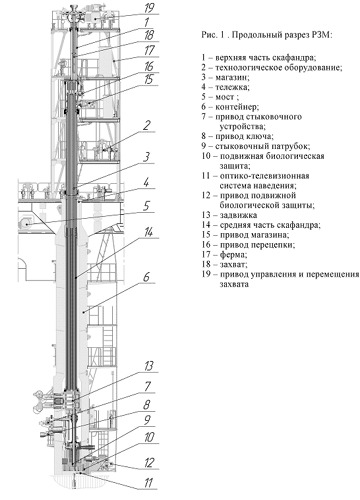

 Мостовой крансостоит из моста (5) и тележки (4). Мост крана передвигается вдоль центрального зала по подкрановым путям на высоте 11 м. от пола. Тележка крана передвигается по мостовым путям. На тележке подвешен контейнер (6). В нижней части контейнера смонтирована подвижная биологическая защита (10), перекрывающая зазор между контейнером и полом центрального зала в момент перегрузки топлива. Снаружи к контейнеру крепится кабина и площадки с лестницами. Внутри контейнера установлен скафандр. На тележке крана установлена ферма (17), на которой размещено оборудование технологического контура (2), контрольно-измерительные приборы, электрические и пневмогидравлические системы. Скафандр представляет собой корпус высокого давления, снабженный исполнительными механизмами. Характеристики Производительность: при перегрузке по одной ТВС 5 ТВС/сут при выгрузке по четыре ТВС. 20 ТВС/сут. Продолжительность цикла перегрузки: при перегрузке по одной ТВС 3-3,5 ч. при выгрузке по четыре ТВС 4,5-5 ч. Рабочие параметры воды РЗМ: давление 7,5 МПа температура до 55oС Точность наведения РЗМ на координаты: электромеханической системой с сельсинным отсчетом перемещения 50 мм оптико-телевизионной системой 2,5 мм Скорость перемещения РЗМ (моста и тележки): рабочая 9,75 м/мин. Установочная 120 мм/мин Скорость перемещения захвата: без ТВС 10 м/мин. рабочая с ТВС 1,5 м/мин установочная с ТВС 0,5 м/мин Усилие на захвате: вниз 4,9-5,9 кН вверх (рабочее) 9,8-10,8кН вверх (аварийное) 39,2 кН Графический ЖЭИ на передней панели 0,3 - 2 Крутящий момент: герметизации пробки технологического канала 1,5-2,5 кН м разгерметизации пробки 4,4 кН м Масса ТВС 300 кг Длина ТВС 16,4 м Пролет моста 21 м Ширина моста 11 м Высота РЗМ 25 м Масса скафандра 40 т Масса РЗМ 450 т
