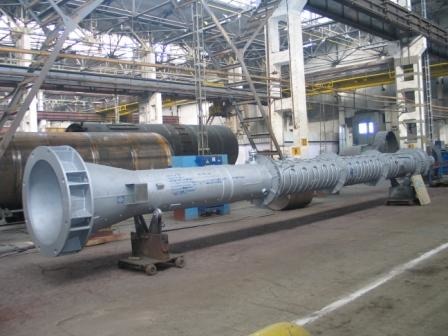

Аппаратура колонная

"Аппараты устанавливают в помещении на открытой площадке со средней температурой более холодной пятидневки до -450С, с сейсмичностью до 6 баллов. Климатическое исполнение аппаратов (для макроклиматических районов с умеренно холодным климатом) по ГОСТ 15150-69. Колонные аппараты изготавливают на опорных лапах для установки на перекрытиях в положении (по ГОСТ 26296-84), а также на цилиндрических или конических опорах АТК 24.200.04-90, определяемых заказчиком. Колонные аппараты предназначены для проведения тепло- и массообмена (ректификация, абсорбция, десорбция) при температурах не ниже -600С и не выше +8000С при избыточном давлении: до 1 МПа (10 кгс/см2) - для аппаратов с регулярной насадкой; 1,6 МПа (16 кгс/см2) - для аппаратов с насыпной насадкой; 2,5 МПа (25 кгс/см2) - для аппаратов с тарелками; без давления и под вакуумом (остаточном давлении не ниже 665 МПа (5 мм рт.ст.). Тип тарелки и насадки определяет заказчик в зависимости от технологического процесса, давления и температуры, соотношения нагрузок по газу и жидкости, требований к чистоте продукта, склонности к полимеризации и др. Для тонкого разделения (четкой ректификации) применяются колонные аппараты, оснащенные тарелками: Т1 - тарелки колпачковые (ОСТ 26-01-66-86). Т2 - тарелки ситчатые, ситчато-клапанные, клаппанные (ОСТ 26- 01-108-85). Тарелки ситчатые применяются в процессах со стабильными нагрузками по газу и жидкости при любых давлениях. Диапазон устойчивости работы тарелок - 2. Т3 - тарелки жалюзийно-клапанные (ОСТ 26-01-417-85). Т4 - тарелки решетчатые (ОСТ 26-675-78 АТК 24.202.01-90). Т5 - тарелки клапанные прямоточные (АТК 26-02-1-89). Т6 - тарелки ситчатые с отбойными элементами однопоточные и двупоточные (АТК 216-02-3-89). Т7 - тарелки S образно-клапанные однопоточные (АТК 24-202.02-90). Насадочные колонные аппараты с насадкой применяются, главным образом, для перегонки высокоагрессивных или вязких продуктов, а также когда возникает необходимость иметь малый запас жидкости, в процессе ректификации, в процессах, не требующих тонкого разделения, и в процессах абсорбции с большими удельными нагревателями по жидкости. Для равномерного распределения жидкости по поверхности насадки аппараты оснащены распределительными тарелками по ОСТ 26-705-798 типа ТСН-3 и перераспределительными тарелками типа ТСН-2. Оснащение колонн насыпными насадками общего применения: кислотно-упорными, керамическими, полуфар- форовыми и фарфоровыми по ГОСТ 17612-83 произвоиятся потребителем. Колонны изготавливаются по каталогу ЛЕННИИХИММАШ и индивидуальным техническим проектам."
