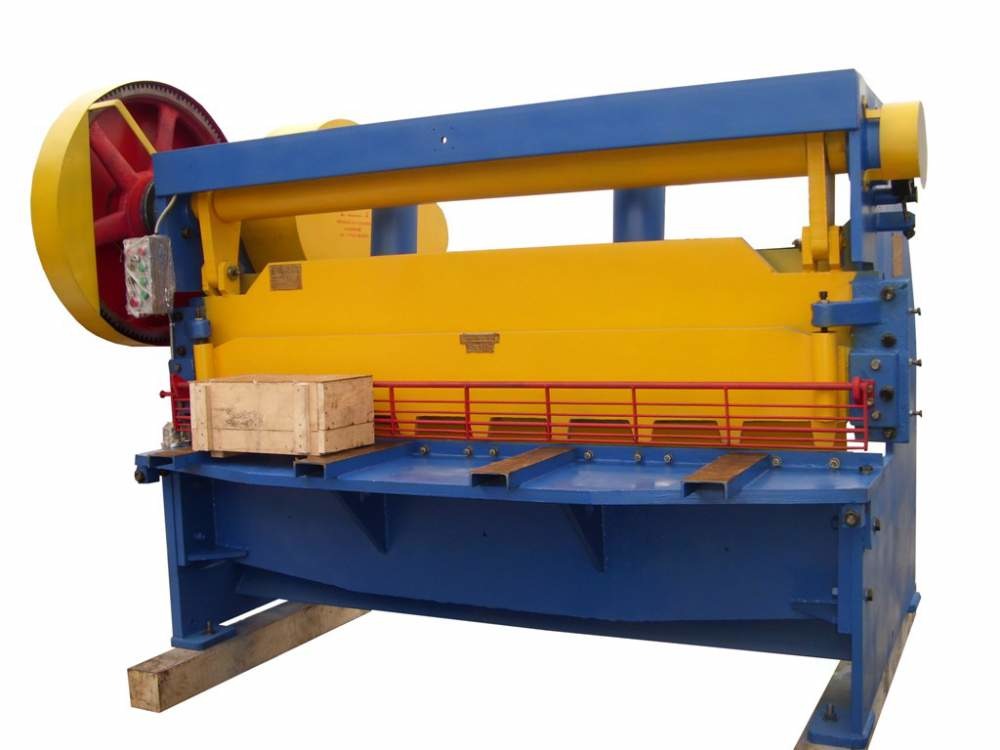

Ножницы кривошипные листовые НА 3118

НОЖНИЦЫ КРИВОШИПНЫЕ ЛИСТОВЫЕ НА3118 предназначены для прямолинейной продольной и поперечной резки листового материала. На гильотинах может производиться резка листов как по разметке, так и без нее - по заднему или боковому упорам. Станина гильотины сварная, из листовой стали. Две боковые стойки соединены столом и тремя стяжками. Стол, к которому крепится нижний нож, имеет регулировку для установки необходимого зазора. Привод ножниц гильотинных осуществляется от электродвигателя через клиноременную передачу и двухступенчатый цилиндрический редуктор, Ножевая балка гильотины получает возвратно-поступательное движение от коленчатого вала через шатуны и имеет пружинные уравновешиватели. Конструкция соединения ножевой балки с шатунами предусматривает возможность увеличения открытой высоты ножей на 20 мм, что необходимо для продольной резки листа. Прижим разрезаемого листа к столу осуществляется индивидуальными подпружиннеными штоками. Разрезаемый материал прижимается .к столу ножниц (гильотины) прижимной балкой, движение которой согласовано с движением ножевой балки. Муфта включения гильотины с двумя поворотными шпонками, тормоз ленточный, периодического действия. Периодичность торможения достигается за счет эксцентричного расположения шкива по отношению к оси коленчатого вала. Это торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под действием сил инерции. Для работы с гильотиной НА3118 необходим сжатый воздух, обеспечивающий рабочее давление в пневмосистеме 0,5 МПа. Гильотины с пневмомуфтой работают менее шумно, и более надежны в эксплуатации, к недостатком таких гильотин следует отнести зависимость от температуры окружающего воздуха. Гильотина снабжены задним упором. Для безопасности работы на гильотине предусмотрена защитная решетка. Гильотина могут работать на одиночных и автоматических ходах. Управление кнопочное с пульта и от ножной педали. Смазка основных узлов централизованная. Гильотина изготовляются с основными параметрами по ГОСТ 6282-64 Технические характеристики: Наименование показателей, единица измерения Значение Наибольшие размеры разрезаемого металла, мм толщина ширина 6,3 2000 Наибольшая длина отрезаемой полосы по упору, мм 600 Частота ходов ножа, мин-1 11 Суммарная мощность электродвигателей, кВт 50 Габаритные размеры, мм длинна ширина высота 2850 2580 1945 Масса, кг 5000
