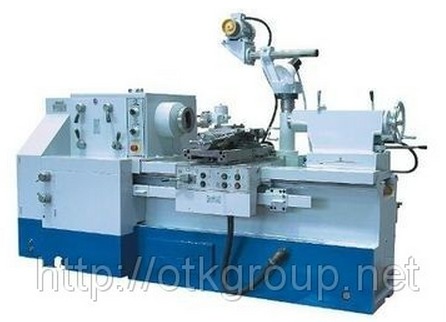

 "Используются в мелкосерийном и индивидуальном производстве для затылования червячно-модульных фрез однозаходных, многозаходных правых и левых, дисковых фрез и другого инструмента с зубьями, затылуемыми радиально, под углом или вдоль оси резцом или шлифовальным кругом. Цены и условия поставки вы можете узнать у менеджеров департамента продаж. Преимущества: возможность изготовления червячных фрез класса А; совмещение токарной обработки элементов зубьев фрезы и чистовой шлифовки обрабатываемых фрез; обработка фасонных элементов в кулачковых механизмах различного назначения. Технические характеристики Модель 1E811 Наибольший диаметр устанавливаемого изделия, мм 250 Наибольшее расстояние между центрами, мм 630 Наибольшая длина хода каретки, мм 600 Наибольшая высота резца, мм 35 Упорный центр в шпинделе передней бабки по ГОСТ 13214-79 Не менее Морзе 6 Условный размер переднего конца шпинделя по ГОСТ 12595-72 6К Наибольший ход затылования, мм 20 Пределы частоты вращения шпинделя, об/мин 2-115/2-146* Количество величин ходов затылования бесступенчатое Пределы чисел обрабатывания зубьев 1…40 Наибольший крутящий момент на шпинделе, кНм 2,1/1,68* Количество продольных подач 3 Пределы подач, мм/об 0,075 ? 1,2 Пределы шагов нарезания резьб: - метрических, мм 0,5-250 - модульных, мм 0,5-250 - дюймовые, число ниток на 1" 28-2 Пределы шагов спиральных канавок при затыловании, мм 100…48000 Диаметр отверстия в шпинделе, мм 42 Наибольшее поперечное перемещение суппорта по винту, мм 50 Угол поворота суппорта, град. ±180 Габаритные размеры станка, не более, мм: - длина, мм 2900 - ширина, мм 1750 - высота, мм 1900 Масса станка ( без электрооборудования), кг 3915 Головка шлифовальная Наибольший диаметр шлифуемого изделия, мм 180 Наибольший диаметр шлифовального круга, мм 125 Количество скоростей шлифовального шпинделя 3 Пределы частоты вращения шлифовального шпинделя, об/мин 5600…11200 Наибольший угол подъема шлифуемой резьбы, град 25 Приспособление для правки кругаНаибольшая длина линии правки, мм 40 Делительная планшайба Число заходов обрабатываемой резьбы 2,3,4,5,6,10,12 Комплектация по умолчанию: комплект сменных шестерен; комплект запасных частей; комплект инструмента; комплект принадлежностей (тяга для крепления оправок, центр упорный, планшайба поводковая, полуцентр, оправки - 27мм, 32мм, 40мм, защитное устройство). Дополнительная комплектация по желанию заказчика (за отдельную плату): головка шлифовальная; приспособление для правки круга; делительная планшайба."
