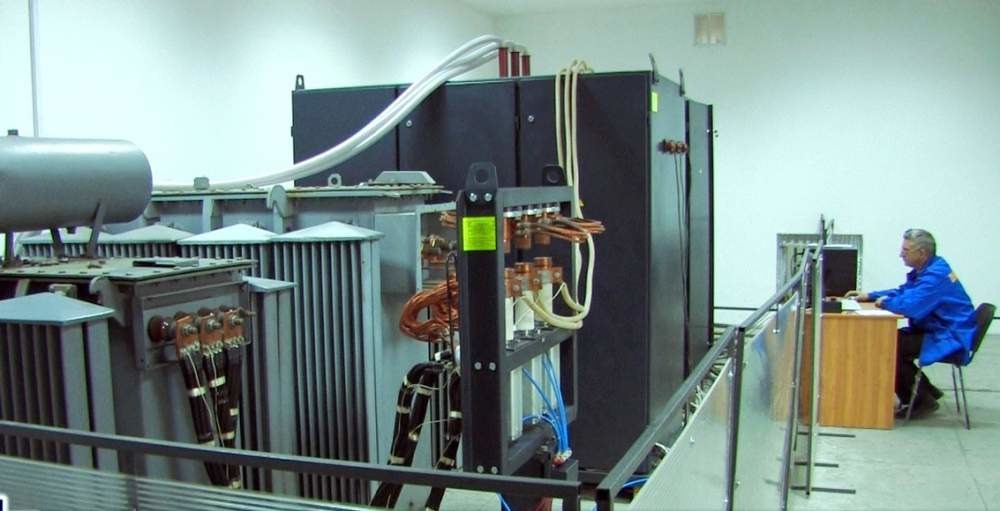

Стенд испытания трансформаторов

"1.ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ Станция предназначена для проведения автоматизированных электромагнитных испытаний силовых трехфазных трансформаторов I-IIгабаритов. Схема станции предусматривает проведение приемо-сдаточных испытаний трансформаторов в объеме требований ГОСТ 3484.1, ГОСТ 20243-74, ГОСТ 21023-75, ГОСТ 3484.3. Установленное на станции оборудование позволяет выполнять следующие виды испытаний: -измерение сопротивления изоляции обмоток; -испытание изоляции обмоток относительно корпуса на электрическую прочность; -измерение сопротивления обмоток постоянному току; -определение коэффициента трансформации; -определение группы соединения обмоток ; -проведение опыта холостого хода; -испытание междувитковой изоляции; -проведение опыта короткого замыкания; 2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ 2.1. Потребляемая мощность, кВА 160 2.2. Напряжение питающей сети, В 380 (50Гц) 2.3. Сила тока нагрузки, А до 200 2.4. Выходное напряжение: -переменное однофазное с частотой 50Гц, кВ до 100 -переменное трехфазное с частотой 50 Гц, В 20 - 630 -переменное трехфазное с частотой 200Гц, В 800 мегаомметр, В 2500 2.5. Класс защиты по электробезопасности IP00 2.6. Количество испытательных мест стенда, шт. 1 2.7. Технические характеристики измерительных приборов: Цифровой мегаомметр ЦС0202 : - класс точности 1,5 - диапазон измеряемых сопротивлений, кОм 1 - 107 - номинальное испытательное напряжение, В 500, 1000, 2500 - максимальный ток, мА не более 5 Цифровые измерители ВАФ М4185 : - класс точности 0,15 - скорость измерения, изм./сек 3 - время установления показаний, мсек менее 300 2.8. Масса , кг / Габаритные размеры (ДхШхВ), мм - Шкаф контрольно-силовой 740 / 760х1245х2140 - Шкаф силовой высоковольтный 900 / 1070х2300х2320 - Трансформатор ИОМ 100/20 220 / 625х625х690 - Контактор пневматический 150 / 550х900х1600 - Индукционный регулятор 1700 / 1045х900х1575"
