Приспособления станочные, гайки круглые глухие
|
Поделитесь страницей в Социальных сетях
|
|

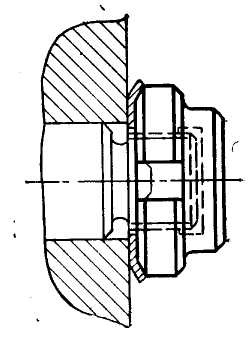

 Holding devices. Round blind nuts. Design 1. Конструкция и размеры круглых глухих гаек должны соответствовать чертежу и таблице мм Обозначения гаек Применяемость d D D1 D2 H h h1 h2 b е Масса, кг 7003-0111 М8X1 22 14 16 12 6 10 2,0 4 0,6 0,018 0112 М10Х1 24 16 18 14 8 12 0,027 0113 М12Х1,25 26 18 19 16 14 0,033 0114 М16Х1,5 30 22 22 2,5 5 0,041 0115 М20Х1,5 34 26 26 0,050 0116 М24Х1,5 38 30 29 18 10 16 1,0 0,081 0117 М30Х1,5 45 36 36 20 17 0,104 0118 М36Х1,5 52 42 41 3,0 6 0,130 0119 M42X1,5 60 48 47 0,168 7003-0120 М48Х1,5 70 55 55 22 12 19 4,0 8 0,285 Пример условного обозначения круглой глухой гайки диаметром резьбы d = М8Х1: Гайка 7003-0111 ГОСТ 12205-66 2. Материал - сталь марки 45 по ГОСТ 1050-74. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45. 3. Твердость шлицев - 32 ... 37 HRCэ. 4. Неуказанные предельные отклонения размеров: Н14, h4, ± t2/2 5. Допуск торцового биения поверхности Б относительно оси отверстия d - 0,05 мм. 6. Резьба - метрическая по ГОСТ 24705-81. Поле допуска резьбы -7Н по ГОСТ 16093-81. 7. Размеры проточек и фасок для резьбы - по ГОСТ 10549-80. 8. Покрытие - Хим. Окс. прм. (обозначение покрытия - по ГОСТ 9.306-85). 9. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения. 10. Пример применения круглой глухой гайки указан в приложении. (Введен дополнительно, Изм. № 2). ПРИЛОЖЕНИЕ Справочное ПРИМЕР ПРИМЕНЕНИЯ КРУГЛОЙ ГЛУХОЙ ГАЙКИ
