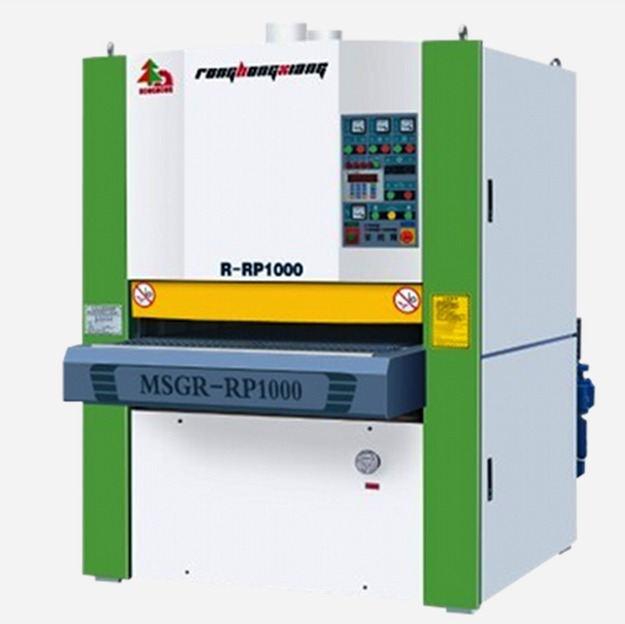

Калибровально-шлифовальный станок MSG R-RP1000, LTT (Китай)

Область применения Технологические возможности станка позволяют использовать его на крупных и средних предприятиях, а также в цехах по производству столярно-строительных изделий, оконных блоков, дверей из массива древесины, погонажных изделий и клееных мебельных щитов, на предприятиях по выпуску элементов мебели, паркета и других деревообрабатывающих производствах Станок состоит из следующих основных узлов: станина, первый шлифовальный агрегат, второй шлифовальный агрегат, рабочий стол с конвейером подачи, щетка для удаления мелкой стружки с заготовки, ограждение шлифовальных агрегатов, электро-шкаф, пульт управления. Станина предназначена для установки на ней всех узлов станка. Внутри нижнего основания станины смонтированы приводы шлифовальных агрегатов. Приводы обеспечивают работу двух шлифовальных агрегатов отдельно. Каждый привод состоит из электродвигателя, от которого с помощью клиноременной передачи передается вращение на шкив приводного вала шлифовального агрегата. Привод шлифовальных агрегатов имеет пневматический тормоз на случай обрыва шлифовальных лент.(на некоторых моделях есть, на некоторых нет). На боковых стойках станины закреплены шлифовальные агрегаты. На станке имеются передние и задние прижимные ролики, обеспечивающие надежный прижим проходящей через шлифовальные агрегаты заготовки к конвейерной ленте подающего стола. Первый шлифовальный агрегат выполнен по схеме компоновки взаимодействия шлифовальной ленты с поверхностью заготовки типа R. Данная схема позволяет производить калибрование заготовок для обеспечения заданной толщины. Шлифовальная лента установлена на двух валах. Нижний вал большого диаметра (металлический) обеспечивает контакт ленты с поверхностью заготовки и необходимое усилие прижима при обработке. Верхний вал обеспечивает натяжение шлифовальной ленты и осцилляцию, с помощью пневмоцилиндра с контролем фотоэлектрическими датчиками. Стол смонтирован на станине на цилиндрических стойках в опорах и имеет возможность вертикального перемещения по высоте с помочью винтовой передачи. Стол настраивается по высоте для обеспечения заданной толщины обработки. Перемещение стола по высоте осуществляется от электродвигателя. Перемещение стола может осуществляться с шагом 0,1мм. Функция предварительной установки подъема рабочего стола показывает толщину обрабатываемой доски.
