Комплектный блок управления электродвигателем
|
Поделитесь страницей в Социальных сетях
|
|

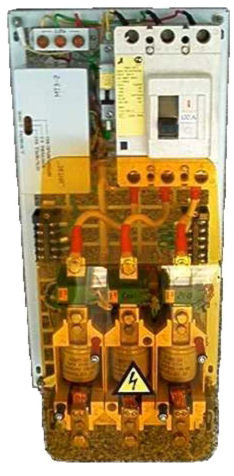

 КОМПЛЕКТНЫЙ БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ КБУ-160В С МОДУЛЕМ ТОКОВОЙ ЗАЩИТЫ МТЗ Технические характеристики аналогичны блоку КБУ-160. Данный блок отличается от КБУ-160 только конструктивным исполнением, выполненным как вкатная ячейка. Конструкция ячейки аналогична широко распространенным Польским WIS100. Изготавливаются блоки на 160, 250, 400А. Как опция имеется вариант блока КБУ-160В/О с источником оперативного тока. ВИДЫ ЗАЩИТЫ: Защита от токов КЗ, перегрузки по току в каждой фазе, от перекоса (обрыва) фаз по току электродвигателя, неправильного чередования фаз питающей сети, защита от обрыва любой из фаз питающей сети. ВРЕМЯ СРАБАТЫВАНИЯ ЗАЩИТ: При перегрузке 2Iн - 10…70с При перегрузке 7Iн - 5…30с При обрыве фазы по току при I=Iн - 3…20с При неправильном чередовании фаз питающей сети, с - 15с Габаритные размеры(мм) - 200х320х140 Масса не более (кг) - 4 КОМПЛЕКТНЫЙ БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ КБУ-63 С МОДУЛЕМ ТОКОВОЙ ЗАЩИТЫ МТЗ-2 Номинальный ток - 25…63А Номинальное напряжение главной цепи ~ 380В 50Гц Номинальное напряжение цепей управления ~ 220В (~380В) Коммутационная износостойкость кат.(АС3) млн. циклов ВО - 0,5 Механическая износостойкость млн. циклов - 2 ВИДЫ ЗАЩИТЫ: Защита от токов КЗ, перегрузки по току в каждой фазе, от перекоса (обрыва) фаз по току электродвигателя, неправильного чередования фаз питающей сети, защита от обрыва любой из фаз питающей сети. ВРЕМЯ СРАБАТЫВАНИЯ ЗАЩИТ: При перегрузке 2Iн - 10…70с При перегрузке 7Iн - 5…30с При обрыве фазы по току при I=Iн - 3…20с При неправильном чередовании фаз питающей сети, с - 15с Габаритные размеры(мм) - 200х320х140 Масса не более (кг) - 4 КОМПЛЕКТНЫЙ БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ КБУ-160 С МОДУЛЕМ ТОКОВОЙ ЗАЩИТЫ МТЗ-2 Технические данные: Номинальный ток160А Номинальное напряжение главной цепи~ 380В, 50Гц Номинальное напряжение цепей управления~ 220В, 50Гц Коммутационная износостойкость (категория АС-3) мл. циклов ВО2 Механическая износостойкость мл. циклов ВО5 Виды защиты, осуществляемой блоком: защита от токов КЗ защита от перегрузки по току в каждой фазе защита от перекоса (обрыва) фаз по току электродвигателя защита от неправильного чередования фаз питающей сети защита от обрыва любой из фаз питающей сети Время срабатывания защит: при перегрузке 2Iн10..70с при перегрузке 7Iн5…30с при обрыве фазы по току при I=Iн3…20с при неправильном чередовании фаз питающей сети, с15 +2с Габаритные размеры (ШхВхГ) мм.260х510х225 Каждая из защит имеет свою светодиодную индикацию. Типы исполнения блока - навесная панель, вкатная ячейка. Изготавливаются блоки и на другие токи нагрузки - 250А, 400А, 650А.
