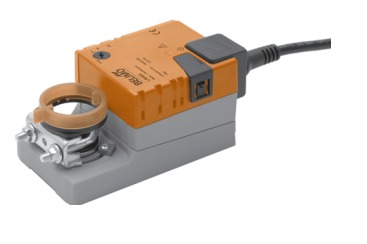

Электроприводы LM230A, LM230A-S

Электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий • Для управления воздушными заслон- ками площадью приблиз. до 1 м2 • Крутящий момент 5 Нм • Номинальное напряжение 100…240 В~ • Управление: открыто/закрыто или трехпозиционное • Встроенный вспомогательный переключатель (для LM230А-S) Электрические параметры Номинальное напряжение 100 . . . 240В~, 50/60 Гц Диапазон номинального напряжения 85 . . . 265 В~ Расчетная мощность 4 ВА Потребляемая мощность Во время вращения 1,5 Вт при номинальном крутящем моменте В состоянии покоям0,4 Вт Вспомогательный переключатель 1 однопол ., 1 мА… 3 (0,5) А, 250 В~ (0 . . . 100%, настраивается) (для LM230A-S) Соединение Двигатель Кабель 1 м, 3 x 0,75 мм2 Вспом . переключатель Кабель 1 м, 3 x 0,75 мм2 (для LM230A-S) Функциональные данные Крутящий момент (номинальный) Мин . 5 Нм при номинальном напряжении Направление вращения Реверсивное за счет переключателя 0 или 1 Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка Угол поворота Макс . 95° , ограничение с двух сторон при помощи на- страиваемых механических упоров Время поворота 150 с Уровень шума Макс . 35 дБ Индикация положения Механический указатель, съемный Безопасность Класс защиты II (все изолировано) Степень защиты корпуса IP54 в любом положении установки Температура окружающей cреды -30 . . . +50 °C Температура хранения -40 . . . +80 °C Влажность окружающей среды 95% отн ., не конденсир . (EN 60730-1) Техническое обслуживание Не требуется Размеры / вес Размеры См . на след . стр . Вес 500 г (LM230A), 600 г (LM230A-S)
