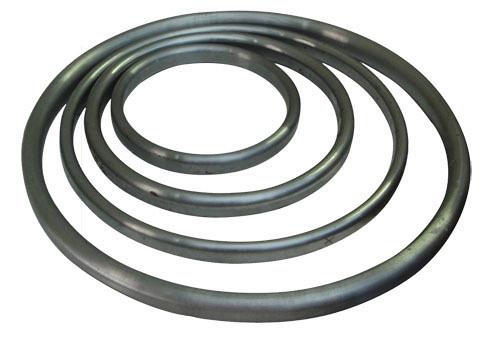

Прокладки стальные овального и восьмиугольного сечения для задвижек и клапанов Ду15 - Ду400

Применяют металлические прокладки для обеспечения высокой герметизации фланцевых соединений в условиях высокого давления и температуры. Прокладки овального и восьмиугольного сечения, предназначены для уплотнения фланцев исполнения 7 при условном давлении Ру от 6,3 до 25,0 МПа и температуре от -70 до +600 °С. Прокладка устанавливается в паз фланца, имеющего исполнение 7 по ГОСТ 12815-80. При затяжке крепежных изделий происходит соприкосновение торцевых привалочных поверхностей овальной формы прокладок и стенки паза фланца. В результате такого уплотнения обеспечивается высокая надежность и герметичность фланцевого соединения. При этом плотный контакт прокладки с каждым фланцем происходит сразу в двух областях: по внутреннему и по наружному контуру прокладки. Прокладки восьмиугольного сечения металлические (прокладки восьмиугольные) обеспечивают лучшее уплотнение, чем прокладки овального сечения. Однако прокладки овального сечения могут использоваться совместно с фланцами, имеющими канавку круглой формы. Для фланцев, имеющих углубление с плоским дном, используются прокладки овального и восьмиугольного сечения (допускают использование прокладок обоих типов). Рабочие поверхности фланцев должны быть обработаны до шероховатости 1,6 мкм, повреждения рабочей поверхности недопустимы. Материал прокладок стальных должен обладать меньшей твердостью чем материал фланцев.
