ФАСАДНЫЕ КАССЕТЫ МП 1005

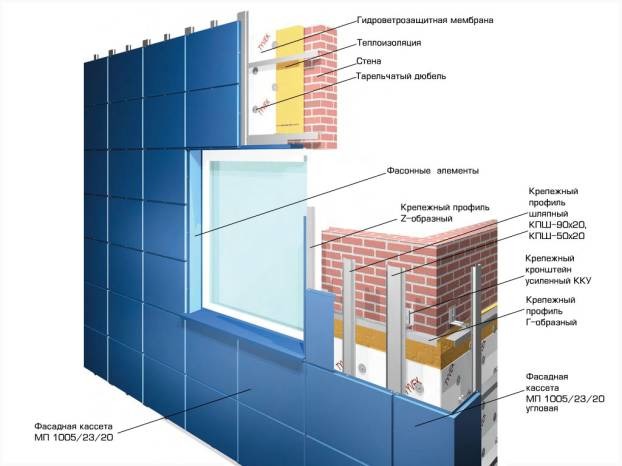

Системы вентилируемых фасадов ВФ МП 1000 и ВФ МП 2000 состоят из крепежных кронштейнов усиленных, горизонтальных крепежных профилей Г-образных, вертикальных крепежных профилей шляпных и Z-образного, изготовленных из оцинкованного металла, в том числе с порошковой окраской, метизов, теплоизоляции и фасадных кассет. Система крепится к стене с помощью крепежных кронштейнов усиленных ККУ-90х80, 260, 290, 320, 350 с консолью 90, 120, 150, 180, 230 мм. Конструкция каждого кронштейна позволяет производить рихтовку плоскости фасада до 30 мм Шаг кронштейнов и горизонтальных профилей определяется проектом. Основные вертикальные крепежные профили шляпные КПШ-90х20х3000 устанавливают по вертикальным стыкам кассет, а промежуточные КПШ-50х20х3000 - между основными при ширине кассеты более 700 мм, в узлах примыканий используются крепежные профили Z-образные КПZ-29х20х3000. Стандартная длина профилей 3 м, но они могут изготавливаться нестандартной длины по проекту. Элементы несущего каркаса скрепляются между собой при помощи самонарезающих винтов, заклепок или болтового соединения. В системе применяется одно- или двухслойное утепление (минвата либо стекловата). Для однослойного утепления или как наружный слой в двухслойном утеплении используются плиты минваты плотностью не менее 80 кг/куб.м. Как внутренний слой в двухслойном утеплении используются плиты минваты или стекловаты плотностью не менее 30 кг/куб.м .Для защиты утеплителя используется гидроветрозащитная паропроницаемая мембрана TYVEK HOUSEWRAP или аналогичные. Фасадные кассеты МП 1005/23/20 и МП 2005/25/30 изготавливаются из металла по индивидуальным размерам под конкретный проект. Кассеты имеют открытый или скрытый способы крепления. РАЗМЕРЫ ФАСАДНЫХ КАССЕТ: высота (H), ширина (W) и глубина (G), величина горизонтального и вертикального промежутка между кассетами-руста обозначается R. Высота и ширина кассеты - это эффективные размеры выступающей вперед части фасадной кассеты. Именно эти размеры используются при заказе кассет (HxW). ВНИМАНИЕ! Размеры фасадной сетки больше, чем размеры кассеты, на величину руста. Фасадные кассеты МП 1005/23/20 обычно имеют прямоугольную форму, но могут изготавливаться угловыми, треугольными, трапецевидными и др. сложных форм. Кассеты имеют открытое крепление. Расстояние между кассетами фиксированное - 20 мм. Глубина кассет может варьироваться, стандартная глубина - 23 мм. Отогнутые фланцы кассет служат для их крепления цветными самонарезающими винтами с шестигранной головкой. Монтаж кассет ведется снизу вверх, слева направо.
