Измеритель напряжения прикосновения и тока короткого замыкания ЭК0200
|
Поделитесь страницей в Социальных сетях
|
|

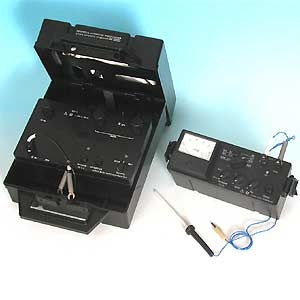

 "Измерительный прибор - измеритель напряжения прикосновения и тока короткого замыкания - ЭК0200 предназначен для измерения напряжения прикосновения и тока короткого замыкания в цепи фаза-нуль в сетях переменного тока 380/220 В с глухозаземленной нейтралью. Конструкция измерителя ЭК0200 обеспечивает безопасность работающего персонала, за счет заключения всех элементов электрической схемы (кроме соединительных проводов) в пластмассовые корпуса, предотвращающие возможность прикосновения к частям, находящимся под напряжением. Конструкция измерителя обеспечивает безопасность работающего персонала, за счет заключения всех элементов электрической схемы (кроме соединительных проводов) в пластмассовые корпуса, предотвращающие возможность прикосновения к частям, находящимся под напряжением. Перед каждым подключением блока короткозамыкателя прибора ЭК0200 к токоведущей части следует путем внешнего осмотра проверить качество изоляции соединительных проводов. Прибор состоит из двух блоков: блока короткозамыкателя и блока измерения. Диапазоны измерений тока к.з. - 0-0,2; 0-1; 0-2 кА. Погрешность измерения тока к.з - ± 10 . Диапазон измерений напряжения прикосновения 0- 250 В. Погрешность измерения напряжения прикосновения ± 4 %. Время установки рабочего режима - не более 5 мин Время установки покаханий - не более 4 секунд Интервал между замыканиями цепи "фаза-нуль" - не менее 15 секунд Энергопитание прибора ЭК0200: от блока короткозамыкателя - сеть 220 В, частоты 50 - 60 Гц от блока измерения - 10 элементов 316 или их аналогов. Сила электрического тока потребляемого блоком измерения 50 mА. Мощность, потребляемая блоком короткозамыкателя при включенной кнопке "ПИТАНИЕ" - не более 20 ВА Условия эксплуатации измерительного прибора ЭК0200 - от минус 10 ° С до плюс 40 ° С. Габаритные размеры, мм - 345х265х135. Масса, кг - 6,0."
