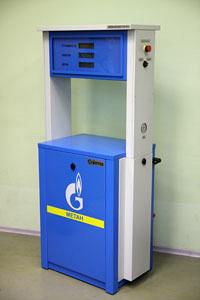

Система измерительно-управляющая СИУ-01-Ех

НПО «РОТОР» по техническому заданию ОАО «Газпром» была разработана и сертифицирована система измерительно-управляющая СИУ-01-Ех для заправки сжатым природным газом или пропан-бутановой смесью сжиженных газов автотранспортных средств, система построена на базе массомера СМ-01-Ех. СИУ применяется в составе АГНКС или АГЗС и является базовой структурой системы коммерческого учета газа (СКУГ). В состав СИУ входят: - колонка газозаправочная (КЗГ) - блок электроники БЭ - персональная ЭВМ (ПЭВМ) (опция) - выносной информационный индикатор (ВИИ) - фискальный регистратор (ФР) (опция) - устройство аварийной остановки заправки (УАОЗ) - ручной селектор электропневмоклапанов (РС ЭПК) - заправочный шланг с заправочным соединителем (ЗС) (опция) - терминал безналичных расчетов (опция) - программное обеспечение (ПО). Программное обеспечение обеспечивает работу от одной до восьми СИУ с управлением от одной ПЭВМ и отображением информации на дисплее последней, а также на ВИИ. СИУ обеспечивает заправку в трех режимах: 1. Заправка по заданной дозе. 2. Заправка «полный бак» 3. Заправка по заданной стоимости. Для выключения СИУ при возникновении нештатных ситуаций остановка заправки производится путем нажатия кнопки УАОЗ или соответствующей командой, формируемой оператором с клавиатуры ПЭВМ. Основным измерительным устройством СИУ является массомер СМ-01-Ех-2. Вспомогательные измерительные устройства- электронные сигнализаторы давления (СД) и механические манометры (ММ), которые монтируются на трубопроводе КЗГ. Массомер предназначен для измерения количества расходуемой массы газообразной или жидкой среды, как-то: природный или иной газ, вода, легкие продукты переработки нефти и т.д. СИУ выпускается в следующих модификациях: СИУ-01-Ех-5, СИУ-01-Ех-6, СИУ-01-Ех-7, СИУ-01-Ех-8, СИУ-01-Ех-9. Модификации имеют одинаковые принципиальные схемы и, незначительно отличающиеся, конструктивные исполнения колонок и комплектующих. Модификации СИУ-01-Ех-5 и СИУ-01-Ех-6 предназначены для работы в составе АГЗС, т.е. с пропан-бутановой смесью сжиженных газов, а модификации СИУ-01-Ех-7, СИУ-01-Ех-8, СИУ-01-Ех-9 предназначены для работы в составе АГНКС, т.е. с природным газом метаном. СИУ-01-Ех-6 и СИУ-01-Ех-8 имеют двухпостовое исполнение, т.е. с двумя массомерами СМ-01-Ех-2 и двумя заправочными шлангами. При необходимости СИУ может быть выполнена в любой цветовой гамме.
