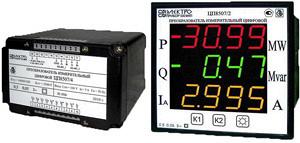

ЦП8507/1,2,7,8 с 3-мя цифровыми индикаторами, 3-мя аналоговыми выходами, климат. исполнение УХЛ3.1

"Преобразователи измерительные цифровые ЦП8507 (далее - ЦП), предназначенные для измерения действующих значений фазных токов (IA,IB, IC), фазных напряжений (UA, UB, UC), линейных напряжений (UAB, UBC, UCA), фазных активных мощностей (PA, PB, PC) и суммарной активной мощности (P), фазных реактивных мощностей (QA, QB, QC) и суммарной реактивной мощности (Q), фазных полных мощностей (SA, SB, SC) и суммарной полной мощности (S), коэффициентов мощностей (КР и КРА, КРВ, КРС), частоты (F), среднеарифметических значений тока (IСР) и среднеарифметических значений напряжений (Uфср, Uлср) трехпроводных и четырехпроводных трехфазных сетей переменного тока частотой 50 Hz, преобразования их в цифровой код и передачи информации по каналам интерфейсаRS-485. ЦПизготавливают 12 модификаций. Все модификации ЦП8507 изготавливаются с двумя гальванически развязанными каналами интерфейса RS-485. Первый канал RS-485_1 обеспечивает передачу информации в цифровом коде на контроллер верхнего уровня автоматизированной системы диспетчерского управления (АСДУ), второй канал RS-485_2 используется для передачи информации в цифровом коде и отображения ее на выносных индикаторах типа ИЦ8511 и других служебных нужд. К интерфейсу RS-485_2каждого ЦП8507 допускается подключать до 32-х индикаторов типа ИЦ8511. Модификации ЦП8507/1 - ЦП8507/6 могут работать в четырёхпроводных и трёхпроводных трехфазныхсетяхпеременного токачастотой50 Гц,модификации ЦП8507/7 - ЦП8507/12 изготавливаются только для трёхпроводных трехфазныхсетей. Модификации ЦП8507/1, ЦП8507/2, ЦП8507/7, ЦП8507/8 предназначены для отображения любых трех измеренных (или вычисленных) параметров (в зависимости от заказа) на трех встроенных цифровых табло (далее - цифровые табло) и преобразования их в соответствующие три унифицированные выходные аналоговые сигналы постоянного тока. Цифровые табло ЦП имеют четыре значащих разряда для отображения параметров. Для кратных единиц используются десятичные приставки системы СИ (k -кило-кратность 103, М-мега-кратность 106). Отображение параметров трехфазных сетейпеременного тока может производиться на дополнительных цифровых индикаторах типа ИЦ8511(на каждом индикаторе имеется три цифровых табло, на каждом табло по четыре значащих разряда и знак "-" для отображения параметра, высота цифр 20 мм, цвет свечения каждого табло зеленый, красный или желтый и отображение конкретного параметра на каждом табло осуществляется по требованию заказчика). Отображение и вычисление параметров производитсясучетом коэффициентов трансформации внешних трансформаторов тока и напряжения. Модификации ЦП8507/3 - ЦП8507/6, ЦП8507/9 - ЦП8507/12выполнены в корпусе для навесного монтажа или монтажа на DIN-рейку 35 мм, работают с дополнительными цифровыми индикаторами ИЦ8511 и имеют минимальную цену."
