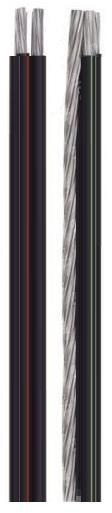

Провод СИП-3 ТУ 16.К01-37-2003
|
Поделитесь страницей в Социальных сетях
|
|
 СИП-3 - Для воздушных линий электропередачи на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) И 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150-69,в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Конструкция: Провода по конструктивному исполнению, техничексим характеристикам и эксплуатационным свойствам соответствуют национальномустандарту Российской Федерации ГОСТ Р 52373-2005 1. Токопроводящая жила - алюминиевая (для СИП 3 - из алюминиевого сплава), круглой формы, многопроволочная уплотненная, число проволок в фазной токопроводящей жиле 2. Несущая нулевая жила - из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная. 3. Изоляция - выполняется из светостабилизированного сшитого полиэтилена. Изоляция черного цвета. 4. Скрутка - изолированные токопроводящие жилы скручены вокруг нулевой несущей жилы. Скрутка жил имеет правое направление. Изолированные токопроводящие жилы СИП-4 Характеристики: 1. Вид климатического исполнения проводов B, категории размещения 1, 2 и 3 по ГОСТ 15150-69 2. Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50Гц в течение не менее 5 минут: - самонесущие изолированные - 4кВ - защищенные на номинальное напряжение 20кВ-6кВ - защищенные на номинальное напряжение 35 кВ- 10кВ 3. Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов на номинальное напряжение 20кВ, не менее - 24 кВ, для проводов на номинальное 4. напряжение 35 кВ, не менее - 40кВ переменного тока частотой 50Гц 4. Допустимый нагрев токопроводящих жил при эксплуатации не превышает 90 °С в нормальном режиме и 250 °С - при коротком замыкании. 5. Монтаж проводится при температуре окружающей среды не ниже - 200C 6. Диапазон температур при эксплуатации от - 600C до + 500C 7. Строительная длина провода согласовывается при заказе 8. Гарантийный срок эксплуатации: 3 года с даты ввода провода в эксплуатацию 9. Срок службы проводов: не менее 40 лет
