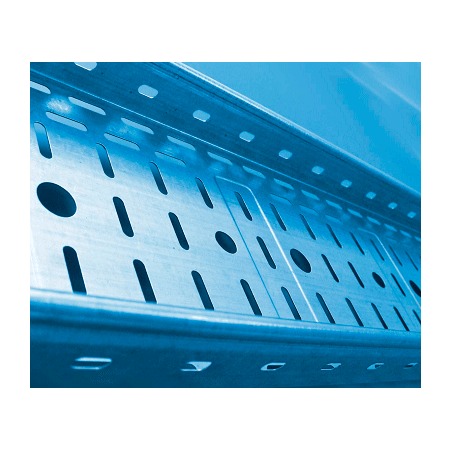

Металлические короба S5 Combitech
|
Поделитесь страницей в Социальных сетях
|
|
 "Система S5 сделана из: оцинкованной по методу Сендзимира стали или оцинкованной стали с толщиной: 0,7-1-1,2мм для прямых элементов; 0,6-0,8мм для крышек прямых элементов; 0,8-1мм для аксессуаров и их крышек; AISI 304 нержавеющей стали с толщиной: 0,8мм для прямых элементов; 0,6мм для крышек прямых элементов; 0,8мм для аксессуаров и их крышек. Доступно по предварительной договоренности: RAL 7035 или иной цвет оцинкованной стали; Горячее цинкование после изготовления (согласно стандарту CEI 7-6). Особенности сборки: Прямые элементы: основа с пазами 25х7мм с одной стороны и без пазов с другой, соответственно названными "Папа" и "Мама"; прямые элементы соединяются совмещением этих пазов, т.о. ограниченно используется "GTO" линейные соединения. Они должны быть использованы при соединении концов "Папа"-"Папа". Все прямые элементы имеют продолжающуюся кромку на боку. По центру основания каждого конца просверлено специальное отверстие для надежного электрического соединения. Аксессуары: соединяются путем вставления их в разъем "Мама" и фиксируются при помощи линейных соединителей (GTO) для разъемов "Папа". Они также соединяются между собой путем стыковки разъемов "Папа" (всегда) при помощи линейных соединителей. Крышки для прямых элементов: имеют специальные разъемы "Мама"-"Папа". Крышки соединяются этими разъемами и защелкиваются на лотки. Каждый конец имеет специальное просверленное отверстие для лучшего соединения. Каждый разъем "Папа" имеет резьбу (М5), разъем "Мама" просто просверлен. Крышки для аксессуаров: соединяются простым совмещением разъемов "Папа"-"Мама" прямых элементов. Они также могут быть соединены разъемами "Папа"-"Папа". Крышки защелкиваются на основу аксессуаров благодаря специальной кромке, находящейся на боку основы. Крышки лотков с размерами 50х50 не имеют данной кромки, но они закрепляются линейными соединителями. Крышки также имеют резьбу (М5) в центре каждого края, которая гарантирует электрическую проводимость.При необходимости можно использовать простые крышки без соединительных отверстий и разъемов "Мама-Папа". Механическое исполнение: Кромка по всей длине края основы и крышки дает гарантию устойчивости к большим нагрузкам и делает сборку проще, т.к. отпадает надобность в болтах и гайках. Большое количество компонентов производится с болтами, гайками, шайбами, которые могут быть заказаны дополнительно. 10х7мм слоты по концам кромок: H50 П1 - Н80 П2 - Н100 П3. Электрическое исполнение:"
