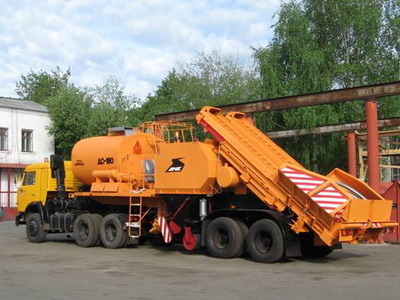

Битумощебнераспределитель ДС-180

Технические характеристики Битумощебнераспределитель ДС-180 предназначен для розлива битума, равномерного однослойного распределения щебня по поверхности дорожного покрытия и его прикатки при строительстве и ремонте дорожных покрытий. ДС-180 совмещает распределение вяжущего битума (или эмульсии) и щебня, обеспечивая минимальный разрыв во времени между нанесением слоя вяжущего вещества и слоя щебня. Прикатка щебня и его закрепление обеспечиваются вальцами с регулируемой нагрузкой. ДС-180 представляет собой автопоезд в составе тягача КАМАЗ-54115 и полуприцепа, на раме которого установлен комплект оборудования: битумная цистерна, битумопровод с распределительной гребенкой и битумным насосом, бункернакопитель щебня, щебнераспределитель, уплотнитель щебня, механизм загрузки, рабочая площадка оператора. Битумопровод с распределительной гребенкой и битумным насосом создает давление и распределяет поток битума. Рабочее давление создается шестеренным битумным насосом. Равномерный розлив битума на обрабатываемый участок обеспечивается распределительной гребенкой циркуляционного типа. Разогрев распределительной гребенки - циркуляцией горячего битума от битумного насоса. Очистка коммуникации от остатков битума осуществляется системой промывки (промывочная жидкость - дизельное топливо). Емкость бака 45 л. Накопитель щебня принимает и накапливает щебень и состоит из бункера-накопителя и нижнего бункера. Бункер-накопитель установлен на раме полуприцепа. На нижнем бункере расположен шибер-дозатор для уменьшения давления щебня на ротор щебнераспределителя. Щебнераспределитель роторного типа выполняет равномерное однослойное распределение щебня по поверхности дорожного покрытия. Уплотнитель щебня выполняет прикатку распределенного щебня по полотну дороги. Ширина прикатки 2,5 м. Рабочий орган прикатки - установка из трех вальцов на общей траверсе. Установка вальцов в рабочее положение и их нагружение выполняются механизмом нагружения, позволяющим изменять удельное давление вальцов на полотно дороги. Механизм загрузки (погрузчик с ленточным транспортером и приемным бункером) принимает щебень из самосвала и загружает в бункер-накопитель. Щебень из приемного бункера перегружается двумя транспортерными лентами в бункер-накопитель. Привод всех агрегатов гидравлический. Управление рабочими органами - дистанционное, электрогидравлическое, с рабочего места оператора.
