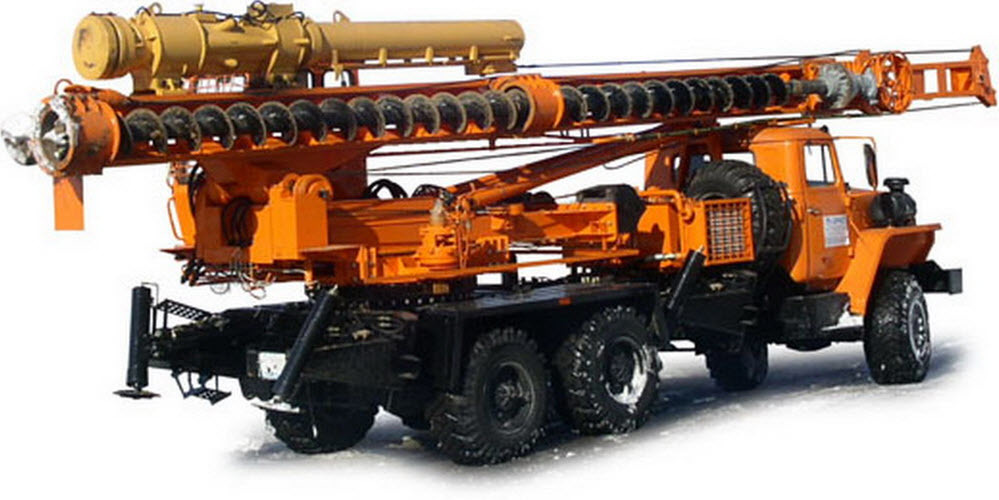

Машина бурильная шнековая МБШ-818

"Бурильная шнековая машина МБШ-818предназначена для производства буронабивных и буроинъекционных свай при проведении свайно-фундаментных работ в строительстве. Производственные испытания машины проходили в г. Санкт-Петербург на строительных площадках (работы производились с использованием непроходных и проходных шнеков). Результат испытаний подтвердил, что бурильная шнековая машина МБШ-818обладает рядом отличетельных особенностей и преимуществ : - более высокая производительность по сравнению с применяемыми для выполнения данного вида работ бурильными машинами российского производства; - наличие подвижного вращателя, гидравлического привода вращения бурильного инструмента; - наличие поворотной платформы и возможность продольного перемещения бурильного оборудования позволяют получать несколько скважин, не меняя позиции; - по желанию заказчика бурильное оборудование может устанавливаться на любое шасси. Технические характеристики машины бурильной шнековой МБШ-818 Базовое шасси Урал-4320 (6х6) Глубина бурения, м Шнеки 20 Полые шнеки 25 Диаметр бурения шнеки (полые шнеки), м 0,8 (0,46) Максимальный продольный ход вращателя, м 7,5 Тип основного бурильного инструмента Снаряд буровой шнековый Угол бурения, градусов 80...95 Максимальный крутящий момент на бурильном инструменте, кН*м 40 Расчетная максимальная осевая нагрузка на бурильном инструменте при заглублении, кН 98 Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН 68,6 Тип привода подачи бурильного инструмента гидравлический Тип привода вращения бурильного инструмента гидравличекий Тип привода грузоподъёмного механизма гидравлический Максимальная грузоподъёмность, кг 3000 Максимальная высота подъема грузового крюка, м 10 Максимальный угол поворота бурильного оборудования в плане, градусов 180 Максимальное продольное перемещение мачты, м 0,8 Максимальная частота вращения бурильного инструмента, об./мин. 20 Крутящий момент на бурильном инструменте, Н.м 40 950 Максимальная частота вращения бурильного инструмента, об/мин 20 Продолный 15 Поперечный 10 Распределение нагрузки на дорогу, Н Через шины колес переднего моста 51 940 Через шины колес задней тележки 156 800 Габаритные размеры машины в транспортном положении, мм Длина 10 800 Ширина 2 500 Высота 3 970 Габаритные размеры машины в рабочем положении, мм Длина 10 510 Ширина 4 500 Высота 10 820 Время бурения скважины диаметром 0,5 м на глубину 7 м в немерзлых грунтах III категории, мин 20 Масса полная, кг 21 300 Максимальная допускаемая скорость передвижения (транспортная), км/ч 50 Обслуживающий персонал, чел 2 Удельный контрольный расход топлива в режиме бурения, литров 17"
