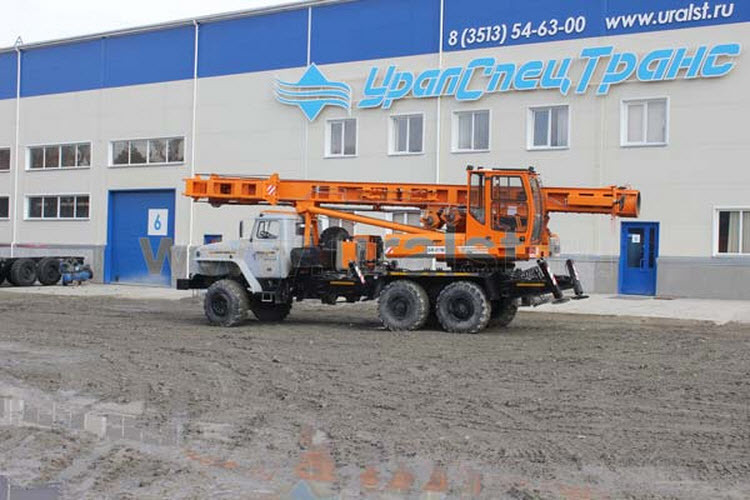

Бурильно-сваебойная машина БМ-811 на шасси Урал 4320

"Бурильно-сваебойная машина БМ-811предназначена для бурения скважин в грунтах до IV категории по СНиП IV-2-82, включая вечномерзлые, а также высоконасыщенные влагой, с наличием плывунов и линз, установки и забивания железобетонных и металлических свай при строительстве свайных фундаментов зданий и сооружений, линий электропередачи и пр.. Машина БМ 811 оборудована сваебойным дизельным молотом СП-75А предназначеным для забивания в грунт свай, шпунтов и металлических труб. Технические характеристики бурильно-сваебойной машины Параметры масс Снаряженная масса, кг 21 750 Полная масса, кг 22 000 Распределение нагрузки на дорогу от полной массы машины Через шины переднего моста, кг 6 376 Через шины задней тележки мостов, кг 15 205 Основные характеристики Максимальная глубина бурения с непрерывной подачей бурильного инструмента (телескопическим шнеком), м 8 (15) Диаметр бурения, м 0,36; 0,40; 0,45; 0,50 Тип основного бурильного инструмента Снаряд буровой шнековый Угол бурения, градусов 80...95 Время бурения скважины диаметром 0,36 м на глубину 8 м (немёрзлом грунте III категории), мин 15 Максимальный крутящий момент на бурильном инструменте, Нм 14 70 Расчетная максимальная осевая нагрузка на бурильном инструменте при заглублении, кН 98 Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН 68,6 Угол поварота платформы, градусов 180 Тип привода подачи бурильного инструмента гидравлический Тип привода вращения бурильного инструмента гидравлический Частота вращения бурильного инструмента, об/мин 35,6 - 95 Максимальное продольное перемещение мачты, м 0,8 Грузоподъемность кранового оборудования, кг - лебедки подъема сваи - лебедки подъема дизельного молота 3 000 3 000 Максимальная высота подъема крюка, м 10 Максимальная допустимая длина устанавливаемой сваи, м 8 (12) Масса забиваемой сваи, кг 3 000 Предолеваемый уклон в транспортном положении, градусов - продольный - поперечный 15 10 Контрольный расход топлива в режиме бурения, литров / час 30 Максимальная допустимая скорость передвижения (транспортная), км/ч 40 Габаритные размеры в транспортном положении Длина, мм 13 600 Ширина, мм 2 500 Высота, мм 3 700 Габаритные размеры в рабочем положении Длина, мм 10 400 Ширина, мм 4 100 Высота, мм 13 800 Технические характеристики дизель-молота Расход топлива по времени, л/мин 0,18 Масса кошки, кг 100 Масса молота, кг 2 700 Масса забиваемой сваи, кг 3 000 Частота вибрации, ударов 42 Масса ударной части, кН 1 250 Энергия удара, Джв 40 000 Габаритные размеры Длина, мм 750 Ширина, мм 600...4 400"
