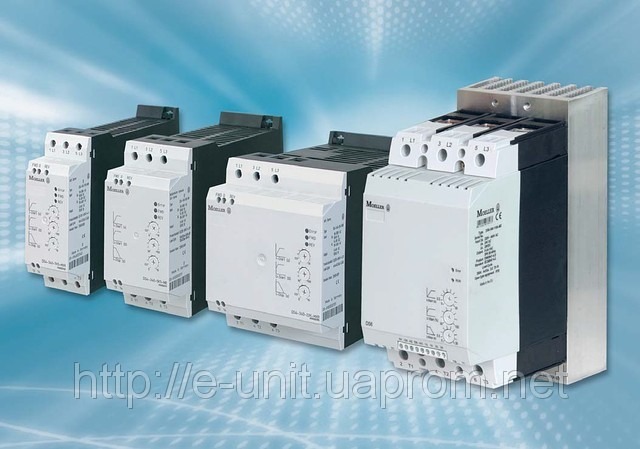

Устройство плавного пуска MOELLER DS6 для плавного пуска асинхронных двигателей с КЗ ротором мощностью от 18,5 до 110 кВт.

"DS6 - компактное устройство плавного пуска в классе от 18,5 до 110 кВт Устройство плавного пуска DS6, представленное в двух типоразмерах, позволяет осуществлять плавный пуск двигателя от 18,5 до 110 кВт (400 В) с регулированием по двум фазам. По завершении пуска тиристоры шунтируются с помощью байпассного контактора. Устройство отличается простым управлением и имеет всего 3 настройки - U-Start (стартовое напряжение в процентах), а также t-Start (время выхода на номинальное напряжение) и t-Stop (время снижения напряжения до стартового при отключении) в секундах (рис. 2). Два светодиода сообщают о состоянии устройства, два релейных выхода (готовность к работе и выход на номинальное напряжение) могут использоваться в управляющих цепях. Основные характеристики DS6: • мощность двигателя - от 18,5 до 110 кВт (400 В); • напряжение питающей сети - от 230 до 460 В (±10%), 50/60 Гц; • управляющее напряжение - 24 В,DC (-15% / +10%); • два релейных выхода; • двухфазный ассиметричный контроль."
