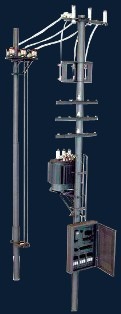

 "Столбовые трансформаторные подстанции СТП ? Мощность 25, 40 и 63 кВа, напряжение 10/0,4 кВ или 6/0,4 кВ (10000/380В или 6000/380В) марки СТП25/10/0,4, СТП40/10/0,4, СТП63/10/0,4, СТП25/6/0,4, СТП40/6/0,4, СТП63/6/0,4 ? Укомплектованы разъединителем, разрядниками и шкафом низкого напряжения с автоматическими выключателями ? Наружного исполнения. К подстанции возможно подключение линии уличного освещения. Назначение столбовых трансформаторных подстанций (СТП) Подстанции трансформаторные столбовые однофазные СТП мощностью 25, 40 и 63 кВА представляют собой однотрансформаторные подстанции наружной установки и служат для приема электрической энергии напряжением 10 кВ или 6 кВ, её преобразования в трехфазное напряжение 0,4 кВ (380В) для трехфазных и однофазных потребителей электрической энергии в районах с умеренным климатом. Отличительной особенностью столбовых трансформаторных подстанций, согласно п.4.2.11 ПУЭ 7-го издания, является расположение всего оборудования СТП (за исключением разъединителя) на одностоечной опоре воздушной линии на высоте, не требующей ограждения подстанции. Структура условного обозначения СТП: СТП-Х1/Х2/0,23-09-2-У1 С - Столбовая Т - Трансформаторная П - Подстанция X1 - Мощность трансформатора (кВА) Х2 - Номинальное напряжение ВН (кВ) 0,4 - Номинальное напряжение НН (кВ) У1 - Климатическое исполнение (для умеренного климата) и категория размещения (наружнее исполнение) по ГОСТ 15150-69 Нормальная работа СТП обеспечивается в следующих условиях: высота над уровнем моря не более 1000 м; диапазон рабочей температуры окружающего воздуха от минус 45 ?С до плюс 40?С; скорость ветра до 36 м/с (скоростной напор ветра до 800 Па); тип атмосферы -II по ГОСТ 15150-69; окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры СТП в недопустимых пределах. СТП не предназначены: для работы в условиях тряски, вибрации, ударов; для ввода питания со стороны низшего напряжения; для эксплуатации в агрессивных и специальных средах по ГОСТ 24682-81. ? ? Комплектность столбовой трансформаторной подстанции СТП: распределительное устройство низшего напряжения (шкаф РУНН); высоковольтные предохранители; высоковольтный разъединитель РДЗ1-10II/200У1 наружной установки с приводом; детали и узлы для крепления аппаратуры и шкафа РУНН на опоре типа СВ 110 или СВ 105. ? Мы хотим, чтобы наши заказчики получали именно ту подстанцию, которая им необходима, что требует предварительного уточнения ряда технических параметров КТП. Для получения цен на комплектные трансформаторные подстанции просим Вас прислать на электронную почту опросные листы, либо направить заявку с перечислением требуемых для заказа параметров."
