Продуктовый змеевик печи П-601N (602N) установки ЛЧ-35-11/600
|
Поделитесь страницей в Социальных сетях
|
|

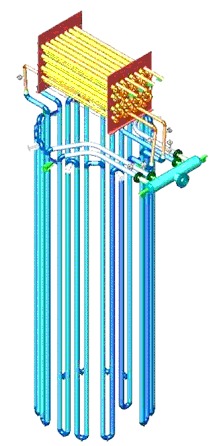

 Продуктовый змеевик предназначен для печи гидроочистки П-601N установки каталитического риформинга ЛЧ-35-11/600. Продуктовый змеевик состоит из двух частей : радиантной и конвекционной. Змеевик продуктовый-четырехпоточный. Змеевик конвекционной части состоит из оребренных труб 108Х6, соединенных отводами. Трубы опираются на литые решетки и опоры, которые крепятся к каркасу печи.В конвекционной камере зарезервировано место для возможной установки двух рядов дополнительных труб. Змеевик радиантной части состоит из 32 вертикальных труб 159Х8, соединенных отводами.В нижней части змеевик фиксируется на направляющих гильзах , верхняя часть подвешивается на литых опорах. Конвекционнная часть змеевика и радиантная соединены перекидками. На выходе змеевика коллектор Ду 350, имеющий подвижную и неподвижную опоры и фланцевое соединение Ду 250 Змеевик печи П-602N установки ЛЧ-35-11/600. Продуктовый змеевик предназначен для печи П-602N установки каталитического риформинга ЛЧ-35-11/600. Продуктовый змеевик печи П-602N представляет собой три ступени нагрева продукта и состоит из конвекционной камеры и четырех радиантных камер. Змеевик конвекционной части состоит из двух пакетов оребренных труб 159Х8, Сталь 15х5M соединенных между собой перекидками. В свою очередь, пакеты опираются на литые решетки и опоры, которые крепятся к каркасу печи. Змеевик многопоточный, число потоков-10. В конвекционной камере зарезервировано место для возможной установки двух рядов дополнительных труб.На входе и выходе продукта камеры конвекции установлены коллекторы- 550х25. Коллектор входа продукта соединен со змеевиком 1 ступени радиантной части перекидкой, которая крепится к к каркасу на пружинных подвесках. Змеевики радиантных камер 1-3 ступеней многопоточные. Число потоков-24. Трубы 108х9 из стали 1Х2М1 объединены в коллекторы 550х25.Коллекторы установлены внутри камер на опоры и изолированы от нагрева дымовых газов .
