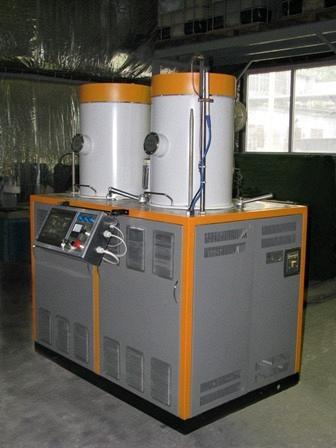

Автоматизированные печи водородные двухколпаковые типа АПВД.2

"Назначение. Печи данного типа предназначены для пайки и отжига деталей и узлов электровакуумных приборов в защитно-восстановительной среде водорода или формиргаза (смесь азота и водорода) с заданной точкой росы. Возможно применение для других процессов термообработки с максимальной температурой до 2200°С. Тип печи : автоматизированная электропечь газонаполненная двухколпаковаяпериодического действиясо стационарным подом и перемещаемыми в вертикальном направлении камерами (колпаками) нагрева. Таблица.Основные технические данные автоматизированных печей водородных двухколпаковыхтипа АПВД.2 Наименование параметра Значенияпараметрадлямоделейпечей №1 АПВД.2.180?200-1500 №2 АПВД.2.140?200-2200 №3 АПВД.2.80?150-2200 III АПВД.2.200?250-2150 Размеры рабочего пространства колпака, мм: диаметр высота 180,0 200,0 140,0 200,0 80,0 150,0 200,0 250,0 Рабочие среды Азот, водород, увлажнен-ный водород Азот, водород, увлажнен-ный водород Азот, водород, увлажнен-ный водород Азот, формиргаз, формиргаз увлажненный Максимальная рабочая температура, ? С 1500,0 2200,0 2200,0 2150,0 Точность поддержания температуры, не хуже, ? С ±10,0 ±10,0 ±10,0 ±10,0 Потребляемая электрическая мощность, не более, кВт 30,0 40,0 30,0 50,0 Номер чертежа модели печи ЭОН.681185. 017 ЭОН.681185. 018 ЭОН.681185. 019 ЭОН.681185. 016 Питание осуществляется от трёхфазной четырехпроводной с нулевым проводом сети переменного тока, напряжением 380/220 В ± 10%, частоты 50Гц ± 2,5%. Нагреватели выполнены из вольфрама. Печи имеют экранную теплоизоляцию и систему водяного охлаждения. Система газораспределения содержит: датчики давления и регуляторы расхода газов; запорную арматуру; предохранительное устройство, устройство дожигания водорода; увлажнитель. Автоматизированная система управления построена на основепрограммируемого логического контроллера (ПЛК), позволяющего осуществлять программирование работы печи, автоматическое управление и контроль температуры в камере нагрева, контроль работы устройства дожигания водорода, контроль пламени и блокировку подачи водорода. Подъем и опускание колпака обеспечивается электромеханическим приводом. Автоматизированная система управления печи может быть интегрирована в систему диспетчерского контроля предприятия. Климатическое исполнение печей УХЛ 4.2 по ГОСТ 15150-69. Гарантии . Срокгарантийногообслуживания печи - 12 месяцев, гарантийныйсрокхранения - 12 месяцев. Срок поставки печи: не более 6 месяцев с даты заключения договора. Обозначение при заказе :для печи модели №1 - Автоматизированная печь водородная двухколпаковаяАПВД.2.180?200-1500 (ЭОН.681185.017)."
