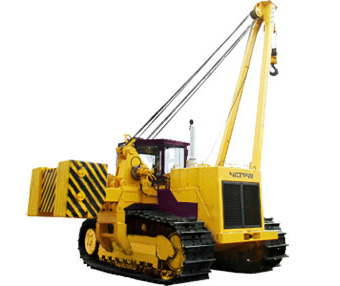

Краны трубоукладчики ТГ-511

"Номинальная грузоподъемность - 51 тонна (вылет стрелы 2,5 м), максимальная - 104,5т (вылет стрелы 1,22 м). Шестицилиндровый рядный двигатель QSX15-C500 фирмы «Cummins» с номинальной мощностью 507 л.с. при 1900 об/мин. Двигатель с турбонаддувом и охлаждением надувочного воздуха по типу «воздух-воздух», имеет систему «Quantum», содержащую электронные системы впрыска топлива, диагностики, защиты двигателя и управления двигателем. Двигатель отвечает требованиям стандарта «Евро-2». Машина оборудована гидромеханической трансмиссией с электрогидравлическим управлением. Все узлы трансмиссии имеют модульную конструкцию, позволяющую производить сборку, регулировку, обкатку узлов на стендах до установки на трактор. При разработке трансмиссии преследовались следующие цели: не превысить уровень достигнутых напряжений в деталях трансмиссии, обеспечить расчетную долговечность подшипников не менее 20 000 моточасов, максимально унифицировать трансмиссию с уже выпускаемыми, спроектировать узел таким образом, чтобы затем иметь возможность обратной унификации при модернизации серийно выпускаемых тракторов. Конструкция рамы спроектирована с учетом обеспечения необходимой несущей способности при многолетней эксплуатации агрегата с максимальной производительностью. В новой модели применена принципиально новая конструктивная схема выдвижения противовеса, позволяющая обеспечить надежную жесткость всей системы трубоукладочного оборудования. Гидросистема привода лебедок и противовеса позволяет осуществлять следующие функции: независимую друг от друга работу стрелы и крюка, подъем, опускание, а также совмещение операций управления стрелой и крюком; бесступенчатое регулирование скорости стрелы и крюка в пределах одного из двух диапазонов скоростей; выдвижение и задвижение противовеса; управление тяговым агрегатом или г/цилиндром дополнительной опоры (в зависимости от комплектации). Гидросистема разработана совместно со специалистами фирмы ""Bosch Rexroth"". Приводом лебёдки служит регулируемый гидромотор этой же известной и пользующейся уважением машиностроителей фирмы. Новая лебёдка конструктивно намного проще и надёжнее чем в предыдущих моделях."
