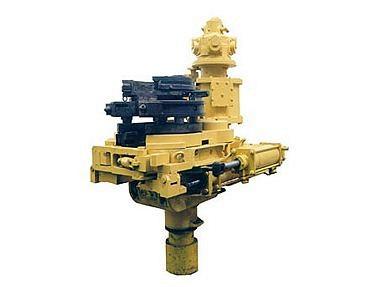

Ключ буровой АКБ-4
|
Поделитесь страницей в Социальных сетях
|
|
 "Ключ буровой автоматический стационарный АКБ-4 предназначен для механизации процессов свинчивания и развинчивания бурильных и обсадных труб при спуско-подъемных операциях. Применяется при бурении нефтяных и газовых скважин.Состав Блок ключа Блок ключа — основной механизм, выполняющий операции свинчивания и развинчивания труб. По направляющим полозьям блок ключа перемещается вдоль каретки под действием двух пневматических цилиндров двойного действия, обеспечивая подвод трубозажимного устройства к бурильной трубе и отвод от нее. Вращение трубозажимного устройства блока ключа — от пневмодвигателя через редуктор. Колонны с кареткой Каретка свободно вращается в верхней части колонны, и ее положение при работе фиксируется. Каретка с блоком ключа может перемещаться вдоль колонны по высоте. Нижней частью колонны ключ жестко крепится к основанию буровой. Пульт управления Дистанционное управление работой ключа обеспечивает пульт. Преимущества Ключ буровой АКБ-4 имеет следующие преимущества, в сравнении с серийным ключом АКБ-3М2: дополнительная двухскоростная коробка передач обеспечивает более высокий крутящий момент (70 против 30 кНм); момент создается статическим, а не ударным действием; ключ оснащен системой контроля крутящего момента и автоматической остановки двигателя при достижении заданной величины момента; применена новая, более эффективная тормозная система. Конструкция опоры ключа заимствована с бурового ключа АКБ-3М2. Ключ монтируется на любой стационарной буровой установке в соответствии с монтажной схемой бурового ключа АКБ-3М2. Технические характеристики Диаметр свинчиваемых и развинчиваемых труб, мм: — минимальный 108 — максимальный 216 Крутящий момент, кНм: — на первой (быстрой) скорости 3,5 — на второй (медленной) скорости 70,0 Частота вращения верхнего трубозажимного устройства, об/мин: — на первой (быстрой) скорости 51 — на второй (медленной) скорости 3,6 Диапазон измерения и автоматического регулирования крутящего момента, кНм 3—70"
