Лазерная центровка.

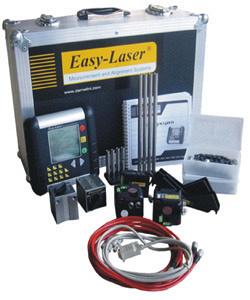

"Наиболее широкую область применения имеет центровка роторов методом обратных индикаторов, так как не предъявляет жестких требований к свободе осевых перемещений валов при проведении измерений. Использование лазерных индикаторов в средствах измерения несоосности снижает ограничение на величину базы "А" и не приводит к дополнительным ошибкам из-за прогиба опор их крепления, поэтому современные средства центровки строятся, как правило, на их базе. Основой лазерных приборов для центровки валов является инфракрасный лазер и фотоприемник в виде плоской многопиксельной микросхемы с возможностью точного определения координаты точки микросхемы, в которую попадает луч лазера. Как правило, лазер и приемник устанавливаются в одной плоскости индикатора, а прибор использует либо один индикатор, устанавливаемый на один вал с отражающим зеркалом, устанавливаемым на другой вал, либо два индикатора, устанавливаемые на оба вала.Расчеты несоосности валов в таких системах обычно выполняются не для четырех углов поворота валов, отличающихся строго на 90 угловых градуса, а для любых трех углов поворота валов, отличающихся не менее чем на 20-30 градусов, но для этого необходимо измерить эти углы поворота. Во многих современных лазерных приборах кроме простейших жидких уровнемеров, по которым устанавливается начальная позиция индикаторов, используются электронные датчики угла поворота. Это позволяет устанавливать индикаторы в заданное, например, горизонтальное положение только один раз перед первым измерением. Все следующие измерения могут проводиться при произвольных углах поворота валов, но на величину, превышающую, например, 20 угловых градусов, и только в том случае, если луч лазера при этих поворотах валов попадает в мишень фотоприемника."
