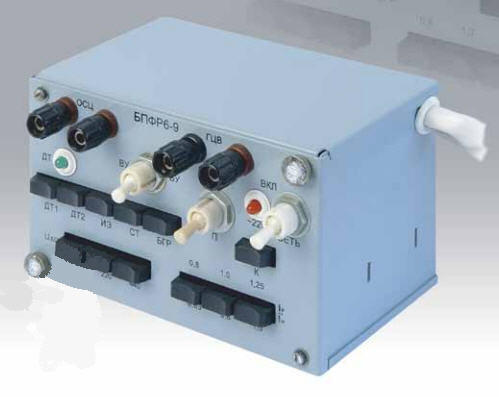

БПФР СЕРВИСНЫЕ БЛОКИ БПФР1-4, БПФР5, БПФР6-9 СЕРВИСНЫЕ БЛОКИ БПФР1-4, БПФР5, БПФР6-9 Сервисные блоки предназначены для проверки работоспособности максимальных расцепителей тока автоматических выключателей серий ВА50-41, ВА50-43, А3790, АВ2М и «Электрон». Блок БПФР1-4 обеспечивает проверку выключателей переменного тока с расцепителями МРТ1, МРТ2, МРТ3, МРТ4, блок БПФР5 - с расцепителями МРТ5. Блок БПФР6-9 обеспечивает проверку выключателей постоянного тока с расцепителями МРТ6, МРТ7, МРТ8 и МРТ9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Сервисные блоки БПФР1-4, БПФР5 обеспечивают проверку внешних узлов максимального расцепителя (трансформаторов тока и исполнительного электромагнита) и блока управления. Сервисные блоки БПФР6-9 обеспечивают проверку внешних узлов максимального расцепителя (магнитных усилителей, исполнительного электромагнита и стабилизатора тока или блока гасящих резисторов) и блока управления. При проверке датчиков тока (трансформаторов тока или магнитных усилителей) определяется целостность их обмоток и цепей между ними и блоком управления. При проверке исполнительного электромагнита проверяется целостность его обмотки и цепей, соединяющих исполнительный электромагнит с блоком управления, а также его способность отключить выключатель. При проверке стабилизатора тока и блока гасящих резисторов проверяется их работоспособность (обеспечение питания блока управления) и целостность цепей. При проверке блока управления проверяются все виды обеспечиваемых им защит: от перегрузки, от междуфазного короткого замыкания, от однофазного короткого замыкания, от токов включения. Все проверки производятся непосредственно на тех рабочих уставках, которые будут использоваться при эксплуатации выключателя. Питание блока - от сети 220 В, 50 Гц. Потребление блоков БПФР1-4 и БПФР5 при проверке внешних узлов - не более 0,02 А, при проверке защит от перегрузки и однофазного замыкания - не более 0,2 А, при проверке защиты от междуфазного замыкания и от тока включения - не более 1,5 А в течение времени не более 1 с. Потребление блока БПФР6-9 - не более 0,15 А во всех режимах. Для соединения с проверяемым расцепителем блоки имеют жгут, заканчивающийся вилкой для подключения к розетке ТЕСТ на лицевой панели блока управления.
